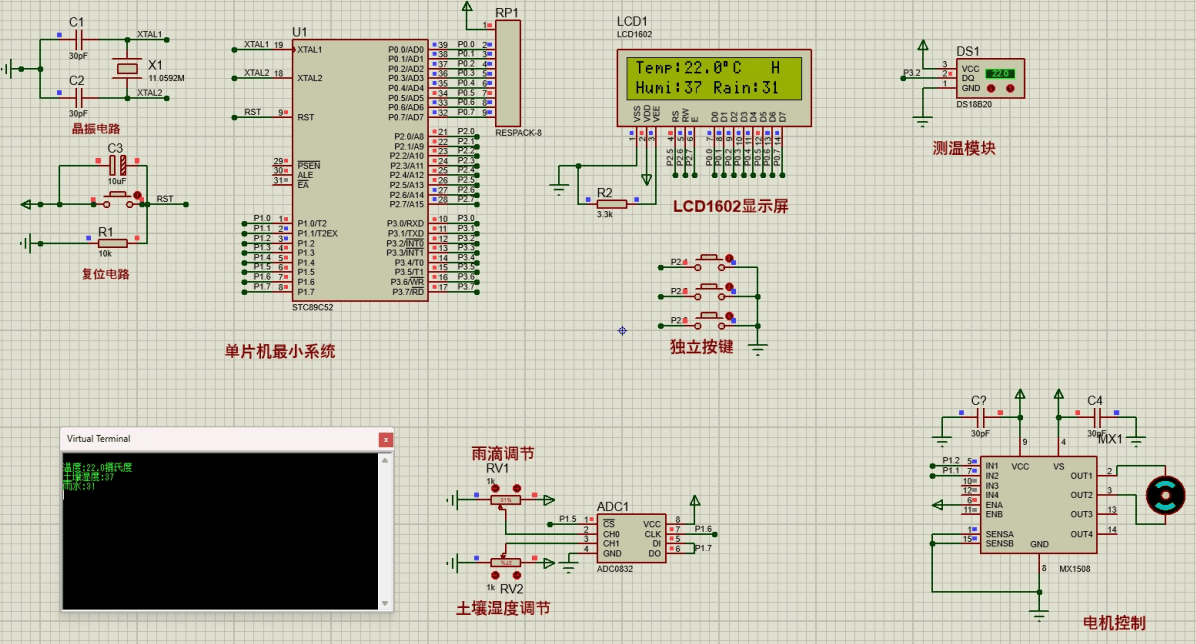

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

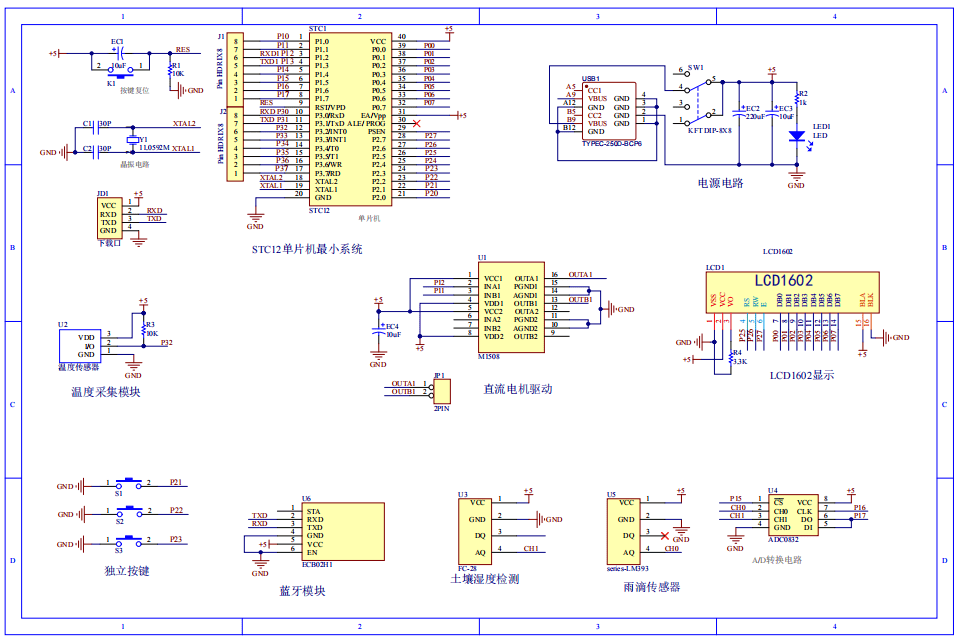

原理图：

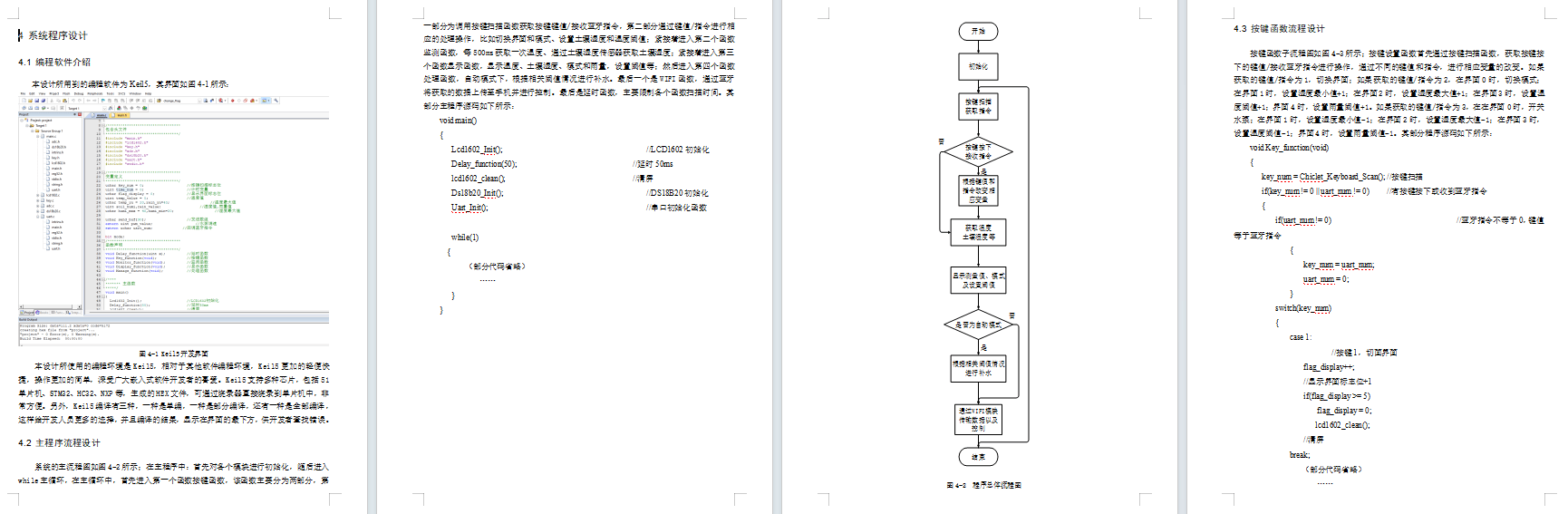

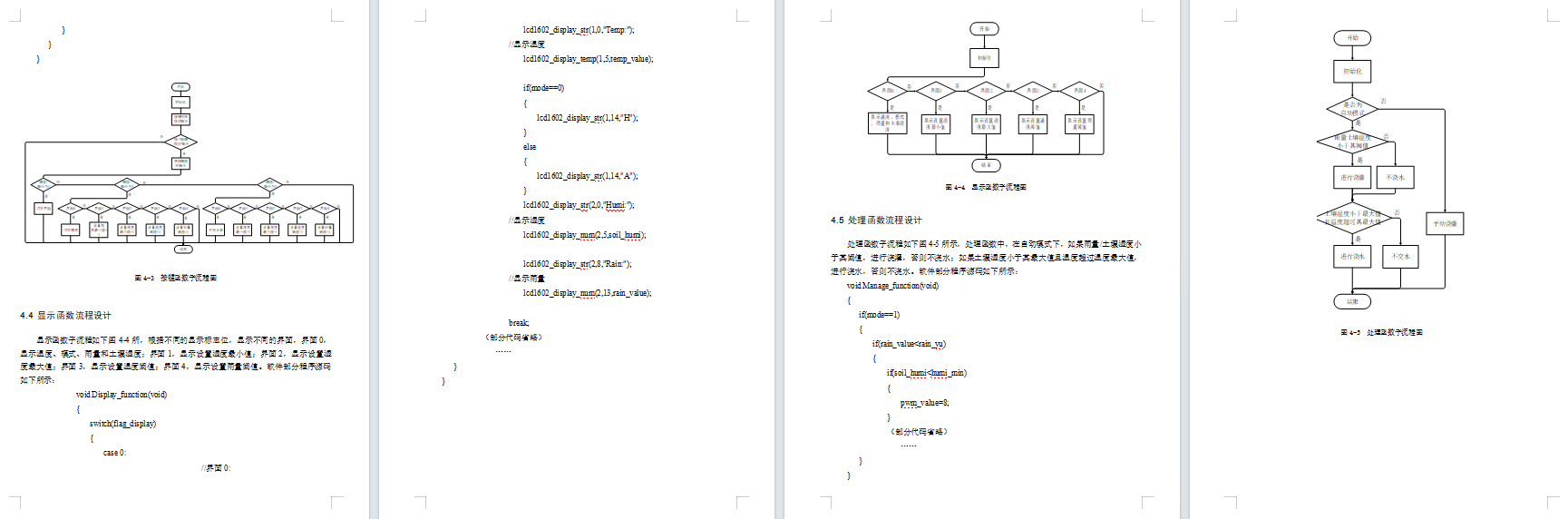

软件设计流程：

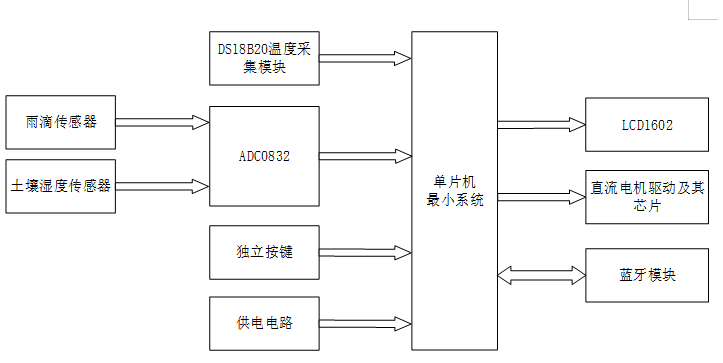

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于单片机的室外农场喷灌设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是DS18B20温度采集模块，用于检测当前温度；第二部分是雨滴传感器和ADC0832组成的，用于检测当前的雨滴值；第三部分是土壤湿度传感器和ADC0832组成的，用于检测土壤湿度值；第四部分是独立按键，用于切换界面和模式、设置土壤湿度和温度阈值；第五部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是LCD1602显示屏, 显示温度、土壤湿度、模式和雨量，设置阈值等；第二部分是直流电机及其驱动芯片，控制浇灌工作；最后是蓝牙模块，通过该模块进行数据的传输，可通过手机查看数据，并实现与按键相同控制功能。

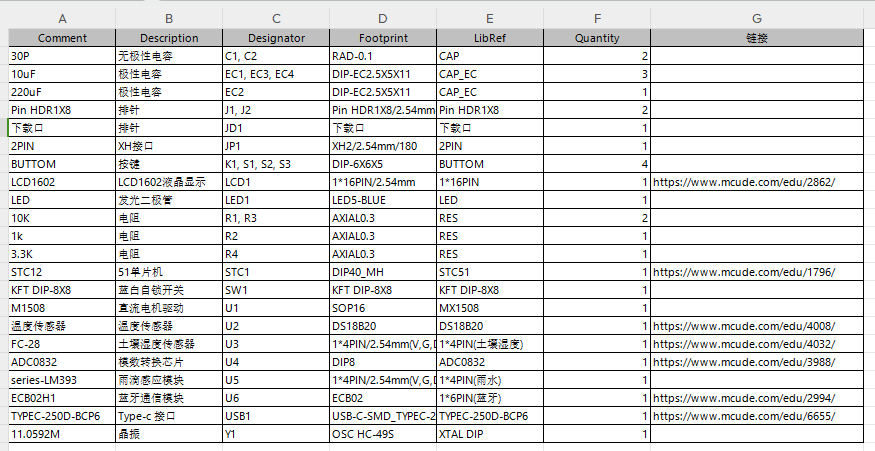

硬件清单：
