设计简介：
本设计是基于单片机的智能油烟机系统，主要实现以下功能：
通过温度传感器检测温度
通过火焰传感器检测火焰
通过烟雾传感器检测油烟，如果浓度过高，油烟机会自动打开风扇且开高档
通过tft屏幕采集到的数据
通过按键设置风扇挡位，阈值，当数据超过自定义阈值，蜂鸣器报警提示
通过WiFi模块连接手机app可控制继电器打开关闭，实现远程操控
电源： 5V
传感器：温度传感器（DS18B20）、烟雾传感器（MQ-2）、火焰传感器（Fiying）
显示屏：TFT
单片机：STM32F103C8T6
执行器：风扇（MX1508），继电器，蜂鸣器
人机交互：独立按键，WiFi模块（ESP8266）
标签：STM32、TFT、DS18B20、MQ-2、Fiying、MX1508、ESP8266
题目扩展：基于物联网的智能油烟机系统、智能排风扇系统、基于单片机的智能净化器系统

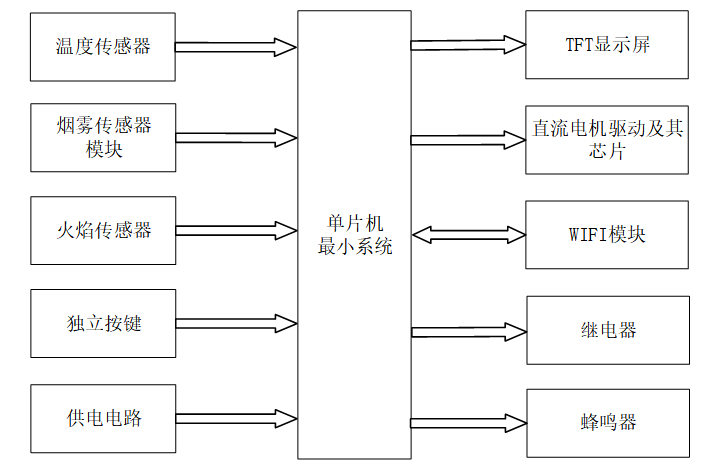

基于单片机的智能油烟机系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述：
中控部分是整个智能油烟机系统的核心，采用了STM32单片机作为控制器。它的主要任务是接收来自输入部分的各种数据，如温度、烟雾浓度、火焰状态等，然后经过内部处理，根据预设的逻辑和算法，生成相应的控制指令，发送给输出部分。STM32单片机凭借其强大的处理能力和丰富的外设接口，能够高效地处理各种输入数据，并实现对输出部分的精准控制。
输入部分概述：
-
温度传感器：用于实时监测厨房内的温度，将温度数据转换为电信号，并发送给STM32单片机进行处理。
-
烟雾传感器模块：通过检测空气中的烟雾颗粒浓度，将浓度数据转换为电信号，供STM32单片机读取，以判断是否需要启动油烟机。
-
火焰传感器模块：用于检测厨房内是否有火焰存在，一旦检测到火焰，立即向STM32单片机发送信号，触发相应的报警或控制逻辑。
-
独立按键：提供用户交互界面，用户可以通过按键进行界面切换、风扇开关、温度/油烟阈值设置等操作。
-
供电电路：为整个系统提供稳定的电源，确保各个模块能够正常工作。
输出部分概述：
-
OLED显示屏：用于显示智能油烟机的各种状态信息，如油烟值、火焰状态、温度、风扇状态等，方便用户随时了解厨房环境。
-
MX1508直流电机驱动及其芯片：通过驱动直流电机模拟油烟机的风速转动，根据STM32单片机的指令调节风速大小。
-
WIFI模块：实现系统与云平台的连接，将获取的信息上传至云平台，并允许用户通过手机端进行远程控制和查看。
-
继电器控制：用于控制通风系统的开关，根据STM32单片机的指令实现通风的开启或关闭。
-
蜂鸣器：当检测到油烟或温度超过预设阈值时，蜂鸣器会发出报警声，提醒用户注意厨房安全。
