基于单片机的智能浇灌系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T2452310M

设计简介：

本设计是基于单片机的智能浇灌系统，主要实现以下功能：

通过土壤湿度传感器检测土壤湿度
通过时钟模块定时浇灌
通过oled显示当前时间，土壤湿度，定时时间
通过按键设置阈值，定时时间，模式
自动浇水模式，当土壤湿度低于设定阈值时，系统提高浇水频率使土壤湿度处于设定范围中，满足植物水分需求。当土壤湿度高于设定阈值时，降低浇水频率

电源： 5V
传感器：土壤湿度传感器（FC-28）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（MX1508）
人机交互：独立按键，时钟模块（DS1302）

标签：STM32、OLED12864、FC-28、MX1508、DS1302

题目扩展：基于物联网的智能浇灌系统、基于单片机的智能养殖系统、基于单片机的智能投喂系统

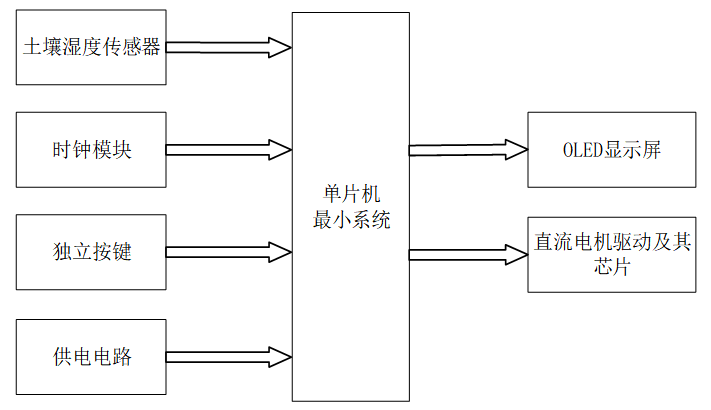

基于单片机的智能浇灌系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：以STM32单片机为核心，负责整个智能浇灌系统的数据处理与控制。它接收来自输入部分的数据，如土壤湿度值、时间信息及用户设置的各项参数，经过内部逻辑运算与判断后，向输出部分发送控制指令，实现对浇灌过程的精准控制。

输入部分：

• 土壤湿度传感器：实时检测土壤湿度，将模拟信号转换为数字信号，供STM32单片机读取。
• 时钟模块：提供系统所需的时间信息，支持定时浇灌功能。
• 独立按键：用户通过按键进行界面切换、模式选择、浇灌时长设定、定时设置及湿度阈值调整等操作。
• 供电电路：为整个系统提供稳定可靠的电源，确保各模块正常工作。

输出部分：

• OLED显示屏：直观显示当前系统状态，包括浇灌模式、土壤湿度值、浇灌时长、定时设置及用户设定的湿度阈值等信息。
• MX1508直流电机驱动及其芯片：接收STM32单片机的控制信号，驱动水泵模拟转动，实现浇灌动作。通过精准控制电机的启停与转速，达到精确浇灌的目的。
