仿真视频演示：
软件安装：

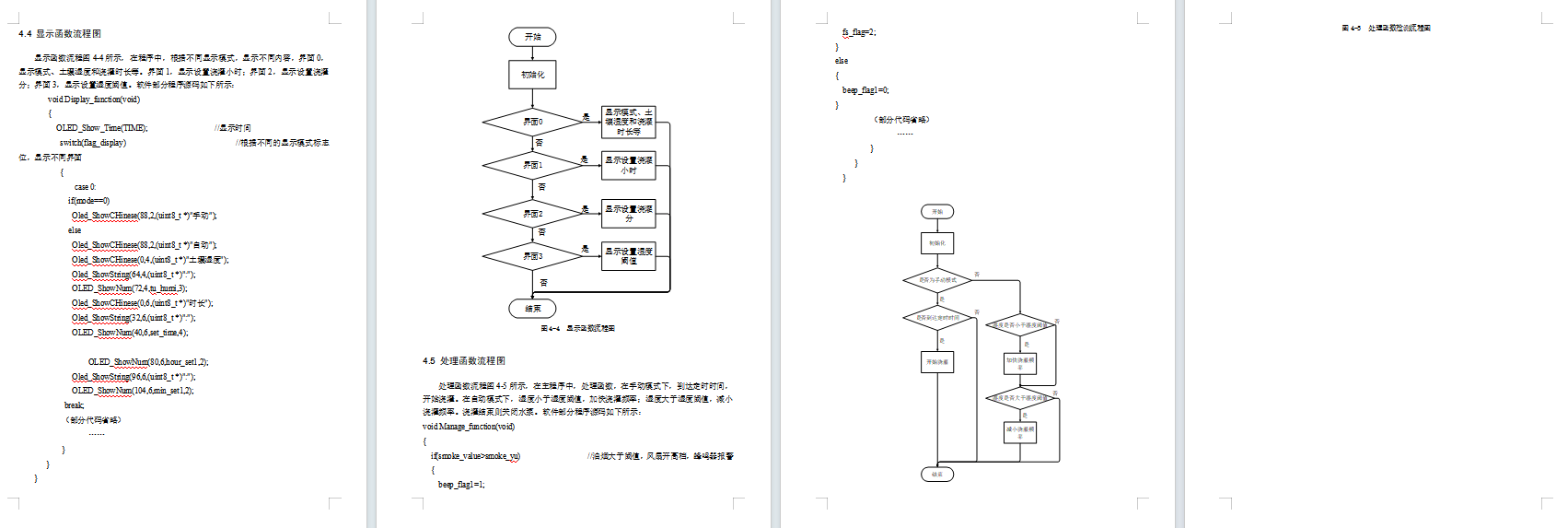

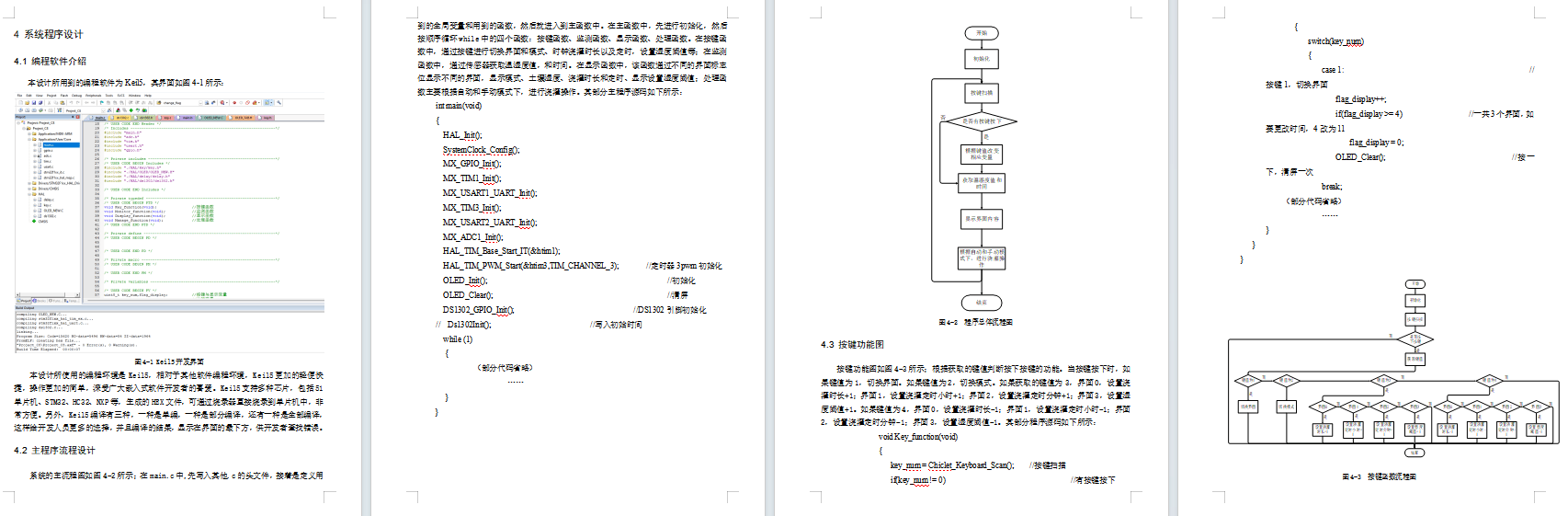

资料预览

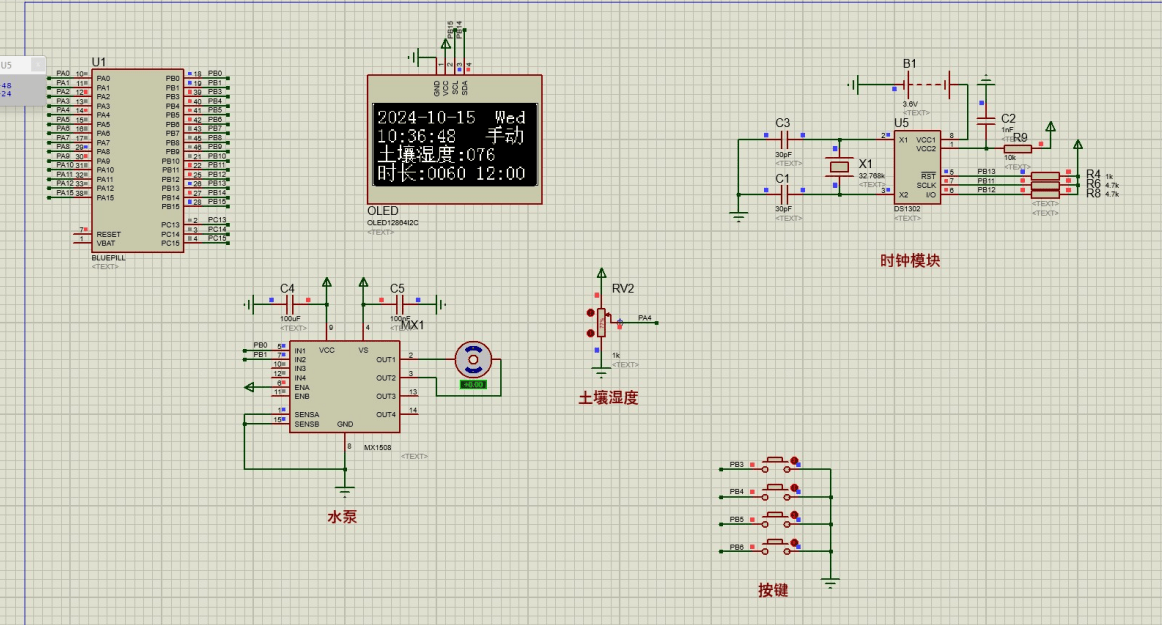

效果图：
总体资料：

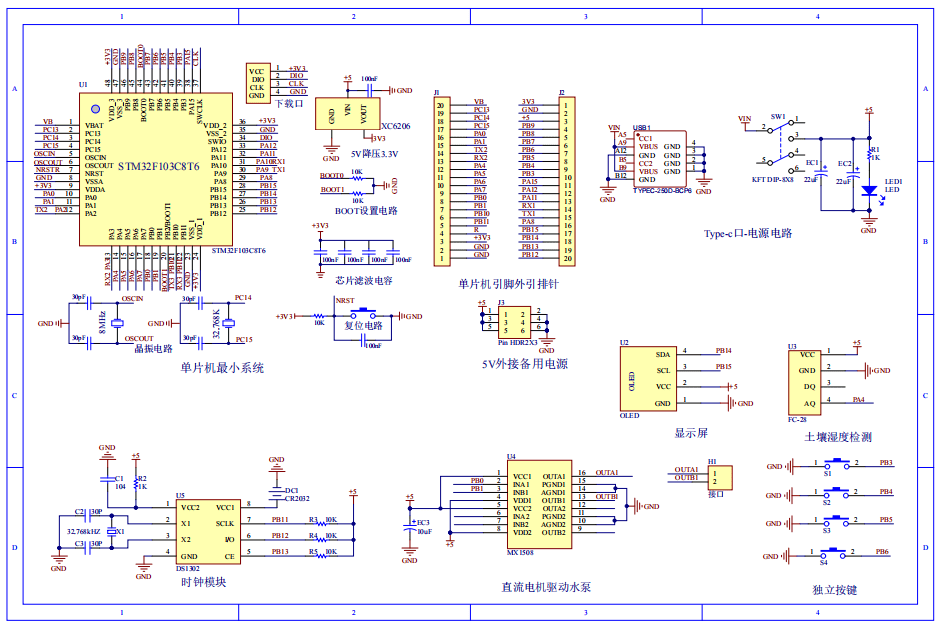

原理图：
软件设计流程：

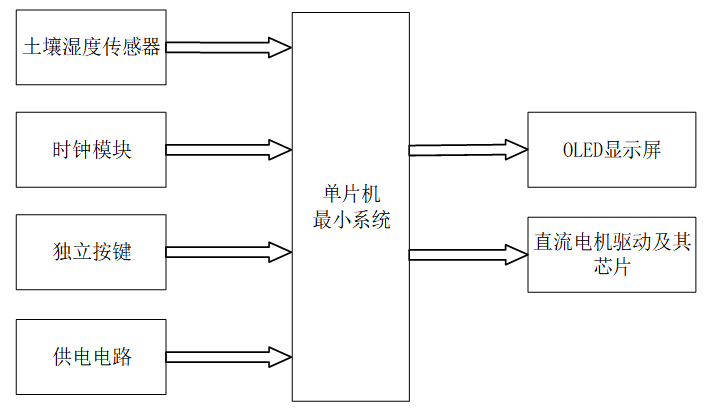

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能浇灌设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入四部分组成，第一部分是土壤湿度传感器，用于检测土壤湿度值；第二部分时钟模块，通过该模块获取时间；第三部分是独立按键，通过进行切换界面和模式、时钟浇灌时长以及定时，设置湿度阈值等；第四部分是供电电路，给整个系统供电。输出由两部分组成，第一部分是OLED显示屏，通过该模块显示模式、土壤湿度、浇灌时长和定时、显示设置湿度阈值；第二部分是MX1508直流电机驱动及其芯片，用于驱动转动，来模拟水泵工作。

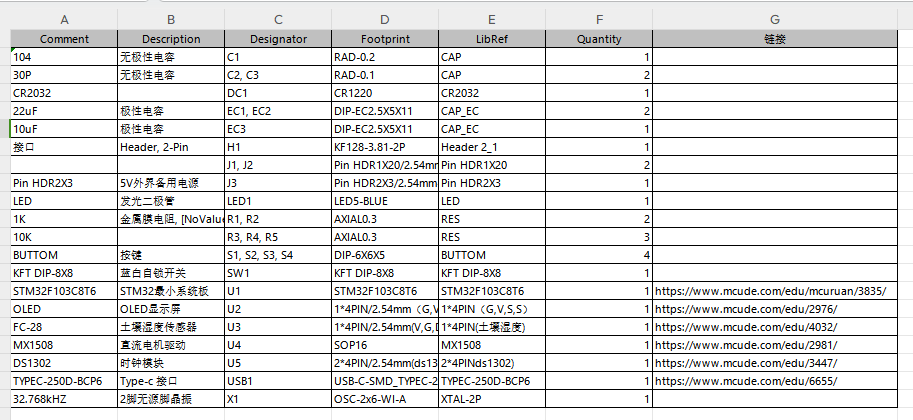

硬件清单：
