仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

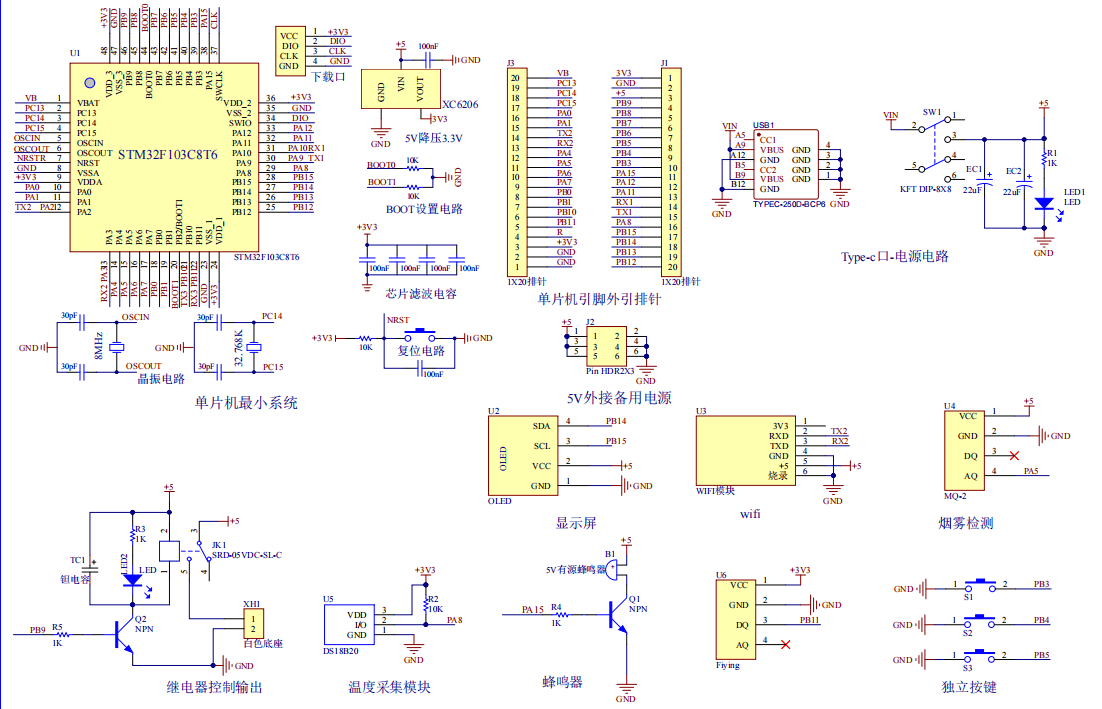

原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于物联网的火灾报警设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是DS18B20温度采集模块，用于检测当前的温度值；第二部分是MQ-2烟雾传感器，用于检测当前的油烟浓度；第三部分是独立按键，进行界面切换、设置温度和烟雾阈值；第四部分是供电电路，给整个系统供电。
输出由三部分组成，第一部分是OLED显示屏，用于显示系统名称、温度和烟雾值及其阈值，是否有火；第二部分是WIFI，可以进行数据的传输，查看数据并设置阈值；第三部分蜂鸣器，当温度/烟雾超标时，蜂鸣器报警。

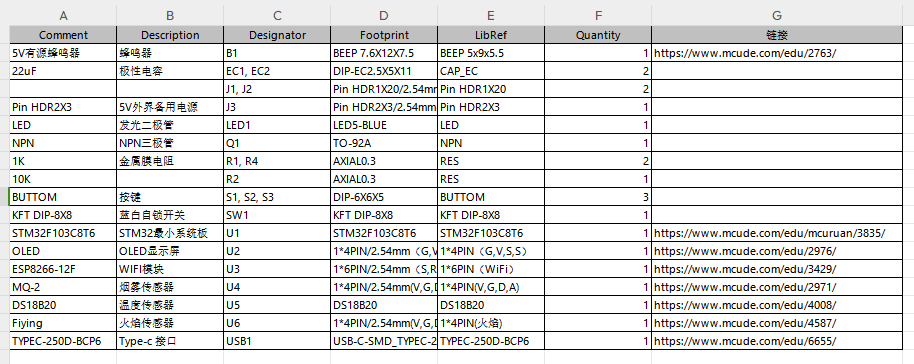

硬件清单：
