编号：
T2502309M
设计简介：
本设计是基于单片机的防走失宠物项圈，主要实现以下功能：
通过超声波传感器检测宠物距离，超过阈值报警
通过gps模块获取宠物位置，经纬度信息
通过oled显示距离，经纬度信息
通过按键控制项圈灯光，设置距离阈值
通过WiFi模块实现远程监控
电源： 5V
传感器：超声波传感器（HC-SR04）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：USB灯，蜂鸣器
人机交互：独立按键，WiFi模块（ESP8266），gps模块（NEO-6M）
标签：STM32、OLED12864、HC-SR04、NEO-6M、ESP8266
题目扩展：基于物联网的防走失宠物项圈、基于单片机的宠物监控项圈、基于STM32的防走失宠物项圈

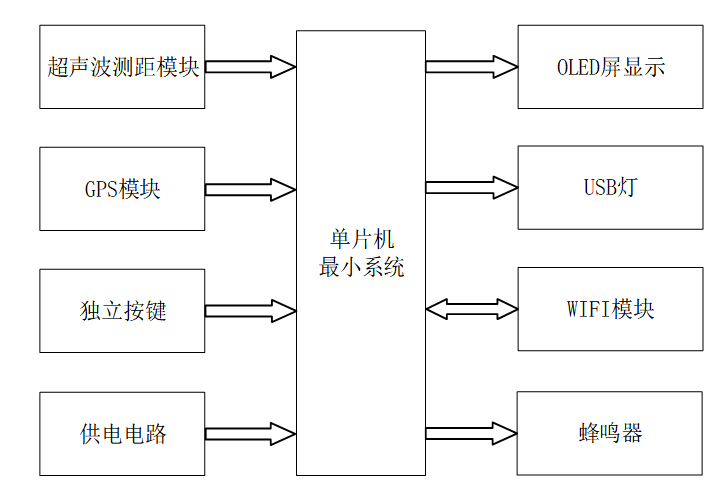

基于单片机的防走失宠物项圈：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述：
中控部分是整个防走失宠物项圈系统的核心，采用了STM32单片机作为主控制器。它的主要任务是接收来自输入部分的数据，如超声波测距结果、GPS定位信息、按键指令以及供电状态等，然后对这些数据进行处理和分析。根据处理结果，STM32单片机将产生相应的控制信号，发送给输出部分，以实现系统的各项功能。
输入部分概述：
输入部分由四个关键模块组成，它们共同为中控部分提供必要的数据和指令：
-
超声波测距模块：通过发射和接收超声波信号，测量宠物与主人或预设安全边界之间的距离，并将测量结果发送给STM32单片机。
-
GPS模块：实时捕获宠物的经纬度信息，为宠物主人提供准确的定位服务，确保宠物在走失时能够迅速找回。
-
独立按键：提供人机交互接口，允许宠物主人进行界面切换、距离阈值设置、灯光开关控制以及配网操作，增强了系统的灵活性和易用性。
-
供电电路：为整个系统提供稳定可靠的电源，确保系统能够持续、稳定地工作。
输出部分概述：
输出部分根据中控部分的指令，执行相应的动作或显示信息，包括：
-
OLED显示屏：直观显示系统名称、配网二维码、经纬度信息以及设置的距离阈值，方便宠物主人随时查看和了解宠物状态。
-
USB灯：作为执行器，根据按键指令或手机远程控制，实现灯光的开关操作，提供夜间照明或警示功能。
-
WIFI模块：将获取到的宠物位置信息、距离数据等上传至云平台，实现远程监控和管理，为宠物主人提供更大的便利。
-
蜂鸣器：当宠物与主人之间的距离超过预设阈值时，蜂鸣器发出报警声，提醒宠物主人注意并采取相应措施，防止宠物走失。
