基于单片机的智能粮仓系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T2532309M

设计简介：

本设计是基于单片机的智能粮仓系统，主要实现以下功能：

通过温湿度传感器检测温湿度，温湿度过高，蜂鸣器报警
通过空气质量传感器检测有害气体，过高打开风扇
通过火焰传感器检测火焰，有火焰，蜂鸣器报警
通过oled显示采集到的温湿度等数据
通过按键设置阈值，切换模式
通过WiFi模块连接手机app，实现远程监控

电源： 5V
传感器：温湿度传感器（DHT11）、火焰传感器（Fiying）、空气质量传感器（MQ-135）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器），蜂鸣器
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、DHT11、Fiying、MQ-135、ESP8266

题目扩展：基于物联网的智能粮仓系统、基于单片机的智能环境监控系统、智能排风扇系统

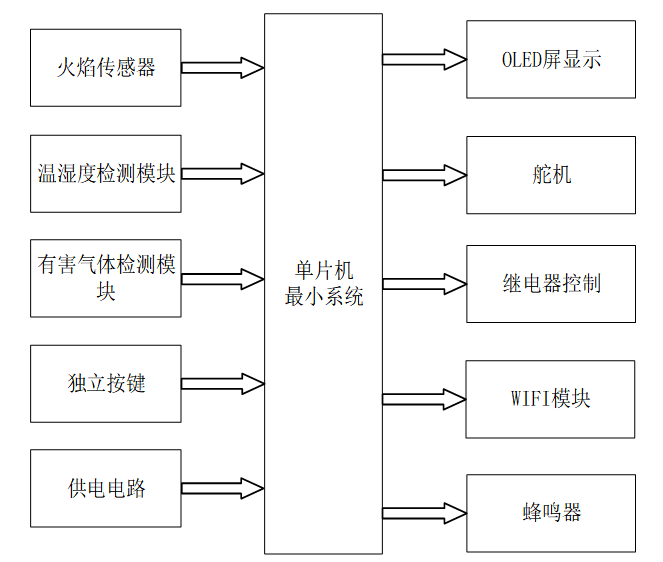

基于单片机的智能粮仓系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

中控部分是智能粮仓系统的核心，采用了STM32单片机作为主控制器。它的主要功能是接收来自输入部分的各种传感器数据，如火焰状态、温湿度值、有害气体浓度等，以及用户通过独立按键输入的操作指令。STM32单片机对这些数据进行内部处理，根据预设的逻辑和算法判断当前粮仓环境的状态，并生成相应的控制信号发送给输出部分，实现对粮仓环境的智能监控和管理。

输入部分概述：

1. 火焰传感器：用于实时监测粮仓内是否有火焰出现，一旦检测到火焰，立即向中控部分发送报警信号。
2. 温湿度检测模块：通过DHT11等传感器检测粮仓内的温度和湿度值，并将数据发送给中控部分。
3. 有害气体检测模块：利用MQ-135等传感器检测粮仓内空气中有害气体的浓度，确保粮食储存环境的安全。
4. 独立按键：提供用户界面，用户可以通过按键进行界面切换、开关舵机、切换粮食种类模式、控制风扇和蜂鸣器开关以及设置温湿度阈值等操作。
5. 供电电路：为整个系统提供稳定可靠的电源供应，确保系统能够持续稳定运行。

输出部分概述：

1. OLED显示屏：用于实时显示粮仓内的温湿度值、有害气体浓度等参数，以及用户设置的阈值和粮食模式等信息，方便用户随时了解粮仓状态。
2. SG90舵机：模拟水阀的开关，根据中控部分的指令控制水阀的开启和关闭，实现粮仓环境的湿度调节。
3. 继电器控制：当有害气体浓度超过预设阈值时，中控部分通过继电器控制风扇的开启，进行通风换气，确保粮仓内空气流通。
4. WIFI模块：将粮仓内的实时数据上传至云端或手机APP，用户可以通过手机远程监控粮仓状态，并进行相应的控制操作。
5. 蜂鸣器：当温湿度值超过预设阈值时，蜂鸣器发出报警声，提醒用户注意并采取相应的措施。
