基于单片机的智能婴儿摇篮系统设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T2542309M

设计简介：

本设计是基于单片机的智能婴儿摇篮系统设计，主要实现以下功能：

通过温度传感器检测温度
通过压力传感器检测重量
通过光敏电阻检测光强，光强过高，遮光
通过人体热释电传感器感知是否清醒
通过按键设置温度阈值，播放童话故事和音乐，控制婴儿摇篮不同抖动状态
通过WiFi模块连接阿里云，实现远程监控

电源： 5V
传感器：温度传感器（DS18B20）、人体热释电传感器（D203S）、压力传感器（HX711）、光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：直流电机（MX1508），舵机（SG90）
人机交互：独立按键，WiFi模块（ESP8266），语音播报模块（DY-SV17F）

标签：STM32、OLED12864、DS18B20、D203S、MX1508、HX711、ESP8266，DY-SV17F，SG90

题目扩展：基于物联网的智能婴儿摇篮系统设计、基于单片机的智能婴儿看护系统设计、基于物联网的智能摇篮系统设计

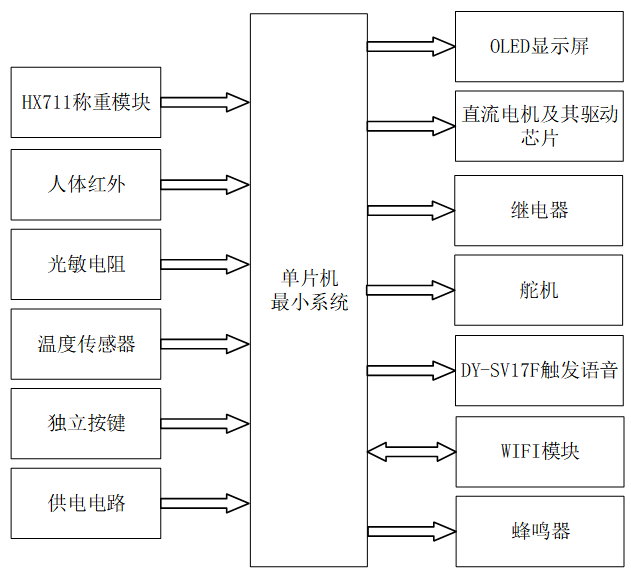

基于单片机的智能婴儿摇篮系统设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

中控部分是智能婴儿摇篮系统的核心，采用了STM32单片机作为控制器。其主要职责是接收来自输入部分的各类数据，如婴儿的重量、睡眠状态、光照强度、温度值以及用户的按键操作等。在接收到这些数据后，STM32单片机进行内部处理，根据预设的逻辑算法判断当前状态，并生成相应的控制指令发送给输出部分。这一过程中，STM32单片机起到了数据收集、处理与指令发出的关键作用，确保了整个系统的正常运行。

输入部分概述：

1. 称重模块：通过压力传感器HX711获取婴儿的重量数据，用于初步判断婴儿的睡姿及监测婴儿是否被非法移动或偷盗。
2. 人体红外模块：利用人体热释电传感器D203S检测婴儿是否处于睡眠或清醒状态，为系统提供婴儿活动状态的信息。
3. 光敏电阻模块：通过光敏电阻感知外界光照强度，为系统提供光照调节的依据。
4. 温度传感器模块：采用DS18B20温度传感器实时检测婴儿所处环境的温度值，确保婴儿处于适宜的温度环境中。
5. 独立按键模块：提供用户与系统的交互接口，用户可以通过按键进行界面/模式切换、速度调节、温度阈值设置及语音播报开关等操作。
6. 供电电路模块：为整个系统提供稳定的5V电源，确保系统能够持续稳定运行。

输出部分概述：

1. OLED显示屏：实时显示温度、光照强度、婴儿状态（如睡眠/清醒）及摇篮档位等关键信息，为用户提供直观的视觉反馈。
2. 直流电机及驱动芯片：根据STM32单片机的指令，驱动摇篮以不同的频率运行，模拟摇篮的摇晃效果。
3. 继电器模块：当温度过高时，通过继电器控制风扇转动，实现降温功能。
4. 舵机模块：根据光照强度调节窗帘的开合程度，为婴儿提供适宜的光线环境。
5. DY-SV17F语音播报模块：当婴儿清醒时，触发语音模块播放童话故事或音乐，使婴儿处于平稳舒适的状态。
6. WIFI模块：将系统的关键数据上传至阿里云，方便用户远程查看婴儿状态及控制系统功能（如档位切换、音乐开关等）。
7. 蜂鸣器模块：当检测到重量异常时，蜂鸣器发出报警声音，提醒用户注意。
