基于stm32单片机的智能家居系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T2642309M

设计简介：

本设计是基于stm32单片机的智能家居系统，主要实现以下功能：

从机通过温湿度传感器检测温湿度
从机通过甲烷传感器检测甲烷
从机通过一氧化碳传感器检测一氧化碳
主机通过蓝牙模块与从机通信
主机通过oled显示从机获取的数据
主机通过按键设置阈值，超过阈值进行声光报警，使用语音模块播报出现的情况，例如：温度过高，湿度过高等，并且进行相应措施降温或排风

电源： 5V
传感器：温湿度传感器（DHT11）、甲烷传感器（MQ-4）、一氧化碳传感器（MQ-7）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器），蜂鸣器，led灯，语音模块（SU-03T）
人机交互：独立按键，蓝牙模块（ECB02）

标签：STM32、OLED12864、DHT11、MQ-4、MQ-7、SU-03T、ECB02

题目扩展：基于语音识别的智能家居系统、基于单片机的智能家居系统、基于stm32的智能家居系统，

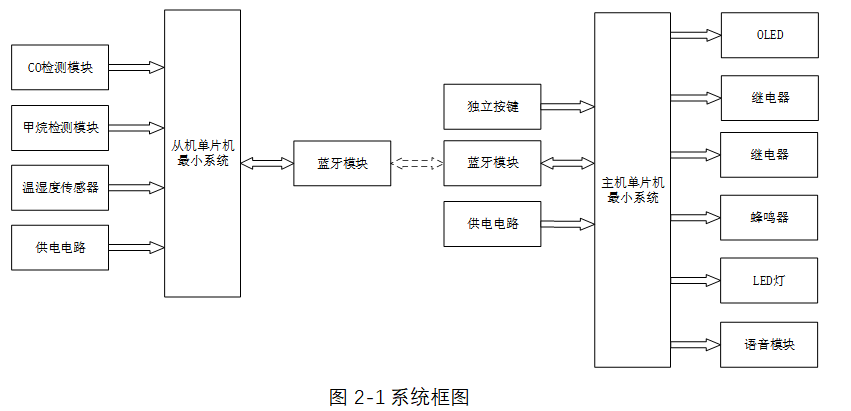

基于stm32单片机的智能家居系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

本设计的中控核心为STM32单片机，它扮演着数据处理的“大脑”角色。STM32单片机负责接收来自输入部分（包括从机和主机的各类传感器及按键模块）的数据，通过内部预设的程序逻辑对这些数据进行处理和分析。处理后的数据不仅用于控制输出部分（如显示、报警和执行器等），还可能被进一步用于系统状态的监控和调试。STM32单片机的强大处理能力和灵活编程性，使得整个智能家居系统能够实现高效、智能的数据处理和响应。

输入部分概述：

• 从机输入：包括MQ-7 CO检测模块、MQ-4甲烷检测模块和DHT11温湿度传感器，它们分别负责检测家庭环境中的CO浓度、甲烷浓度和温湿度值。这些传感器通过各自的电路将检测到的物理量转换为电信号，再经过处理后通过ECB02蓝牙模块发送给主机。此外，供电电路为从机部分提供稳定的电源支持。
• 主机输入：主要由独立按键模块和ECB02蓝牙模块组成。独立按键模块用于用户交互，如切换显示界面、设置温湿度或甲烷的阈值等。ECB02蓝牙模块则负责接收从机发送来的环境数据，为后续的数据处理和显示提供基础。同样，主机的供电电路也是不可或缺的组成部分。

输出部分概述：

• 显示输出：OLED显示模块用于直观展示从机发送的气体浓度值和用户设置的气体浓度最大值，使用户能够实时了解家庭环境的状况。
• 控制输出：通过2个继电器分别控制降温/通风设备，当检测到环境参数异常时，自动启动相应的设备以改善环境。
• 报警输出：蜂鸣器模块和LED灯在检测到检测值大于设置最大值时发出声光报警，提醒用户注意。
• 语音提示：语音模块在出现数值异常时，通过预设的语音信息进行提示，增强系统的交互性和实用性。
