基于STM32的健康监测系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T2662309M

设计简介：

本设计是基于STM32的健康监测系统，主要实现以下功能：

通过三轴加速度传感器检测当前步数
通过心率血氧传感器检测心率、血氧
通过温度传感器检测体温
通过oled显示消耗的卡路里给出运动建议，共八种运动建议，以及体温，心率血氧值
通过按键设置心率报警阈值与目标卡路里
通过WIFI模块连接阿里云，实现远程监控

电源： 5V
传感器：温度传感器（DS18B20）、三轴加速度传感器（ADX345）、心率血氧传感器（MAX30102）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、DS18B20、MAX30102 、ADX345、ESP8266

题目扩展：基于物联网的健康监测系统、基于STM32的智能手环系统、基于单片机的智能运动手表

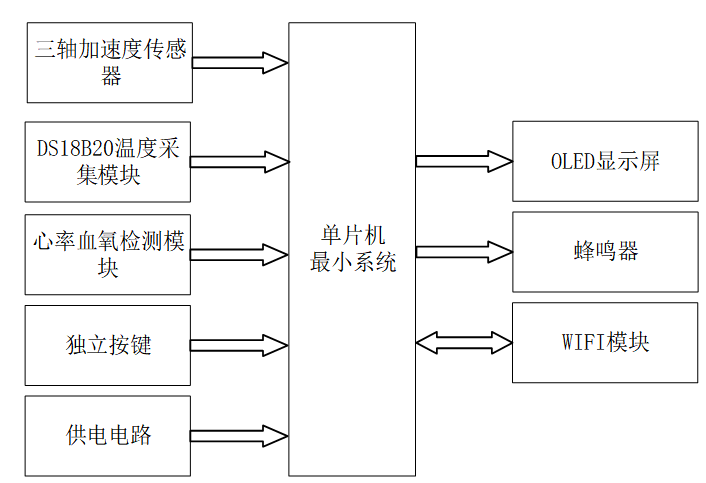

基于STM32的健康监测系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

中控部分是本设计的核心，采用了STM32单片机。它的主要作用是接收来自输入部分的各类传感器数据，包括步数、体温、心率和血氧值等。单片机内部对这些数据进行处理，如计算卡路里消耗、生成运动建议等。同时，它还负责控制输出部分，根据处理结果向OLED显示屏输出信息，控制蜂鸣器报警，以及通过WIFI模块上传数据至手机等。

输入部分：

1. 三轴加速度传感器：用于实时检测用户的步数，为运动量的评估提供基础数据。
2. DS18B20温度采集模块：精确测量用户的体温，有助于及时发现体温异常。
3. 心率血氧检测模块：通过该模块，系统能够实时监测用户的心率和血氧饱和度，为心血管健康提供重要参考。
4. 独立按键：为用户提供交互界面，支持切换显示界面、模拟增加步数、设置心率和卡路里阈值以及清零等操作。
5. 供电电路：为整个系统提供稳定可靠的电源，确保各模块正常工作。

输出部分：

1. OLED显示屏：直观展示系统处理后的各类信息，包括运动建议、心率血氧状态、步数以及设置的阈值等，方便用户查看。
2. 蜂鸣器：当检测到用户心率超过预设阈值时，蜂鸣器会发出报警声，提醒用户注意健康状况。
3. WIFI模块：实现系统与手机之间的无线数据传输，用户可以通过手机查看健康数据、设置心率和卡路里阈值，实现远程监控和管理。
