编号：

T2702310M

设计简介：

本设计是儿童智能手表，主要实现以下功能：

通过GPS模块获取实时的经纬度位置信息
通过加速度传感器模块查看自己每天的步数
通过温湿度模块检测环境中的温度和湿度
通过oled显示温湿度，步数，经纬度等信息
通过按键一键拨打报警电话
通过4G模块连接手机app，家长实现对孩子的位置进行实时监控以及孩子拨打电话

电源： 5V
传感器：温湿度传感器（DHT11）、加速度传感器（ADX345）、GPS模块（NEO-6M）
显示屏：OLED12864
单片机：STM32F103C8T6
人机交互：独立按键，4G模块（Air724UG）

标签：STM32、OLED12864、DHT11、ADX345、NEO-6M、Air724UG

题目扩展：基于物联网的儿童智能手表、基于单片机的智能手表、基于单片机的智能老人手环

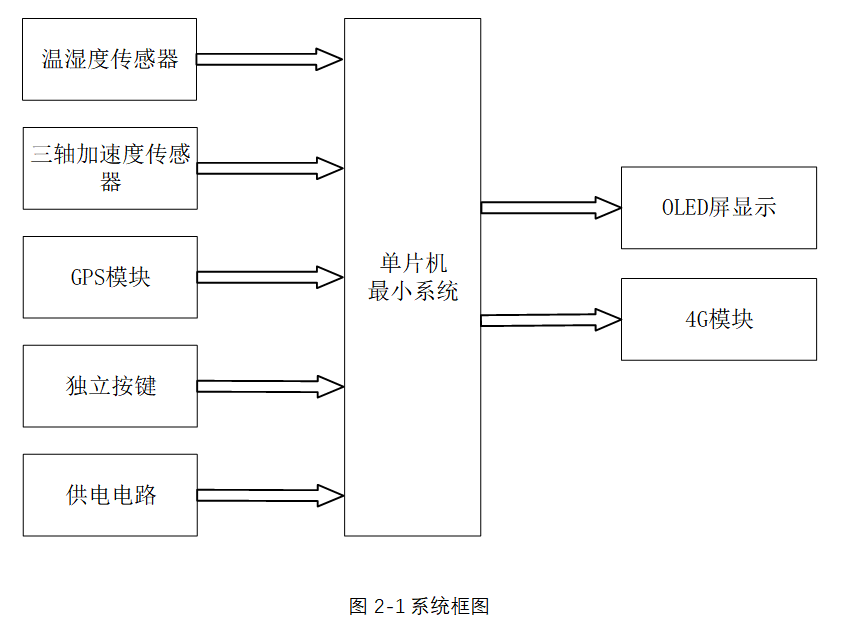

儿童智能手表系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：
本设计的核心控制器采用了STM32单片机。它作为整个系统的“大脑”，负责接收来自输入部分的数据，包括温湿度、步数、位置信息等，并进行相应的处理。STM32单片机凭借其强大的处理能力和丰富的外设接口，能够高效地处理这些数据，并根据预设的逻辑控制输出部分的工作，如更新显示屏内容或触发电话报警等。

输入部分：

• 温湿度传感器：采用DHT11等传感器，实时检测环境中的温度和湿度，为系统提供环境参数。
• 三轴加速度传感器：如ADX345等，通过检测用户的运动状态，记录步数，为健康监测提供数据支持。
• GPS模块：使用NEO-6M等模块，接收卫星信号，准确获取当前位置的经纬度信息，实现位置追踪功能。
• 独立按键：设计有专门的报警按键，当用户遇到紧急情况时，按下按键即可触发电话报警功能。
• 供电电路：为整个系统提供稳定的5V电源，确保各模块正常工作。

输出部分：

• OLED显示屏：采用OLED12864等显示屏，直观显示系统名称、当前位置的经纬度、温湿度以及步数等信息，方便用户查看。
• 4G模块：选用Air724UG等4G通讯模块，将系统获取的数据上传至云平台，实现远程监控。同时，该模块还支持电话功能，可以在紧急情况下拨打预设的报警电话。
