实物视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于单片机的智能鞋柜的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是温湿度传感器，通过该模块检测当前的温湿度；第二部分是红外对管，通过该模块检测鞋子是否放下；第三部分是独立按键，通过独立按键进行启动清洁；第四部分是供电电路，给整个系统进行供电；第五部分是SU-03t语音控制模块，用于语音控制鞋柜清洁，播报温湿度、清洁等。输出由四部分组成，第一部分是OLED显示模块, 显示刷鞋步骤、温湿度、是否需要加热，以及显示清洁状态；第二部分是消毒继电器，清洁鞋子进行消毒通过语音打开和关闭；第三部分是加热MOS管控制，用于控制加热；第四部分是2个N-MOS管，控制两个电机，清洁鞋子。

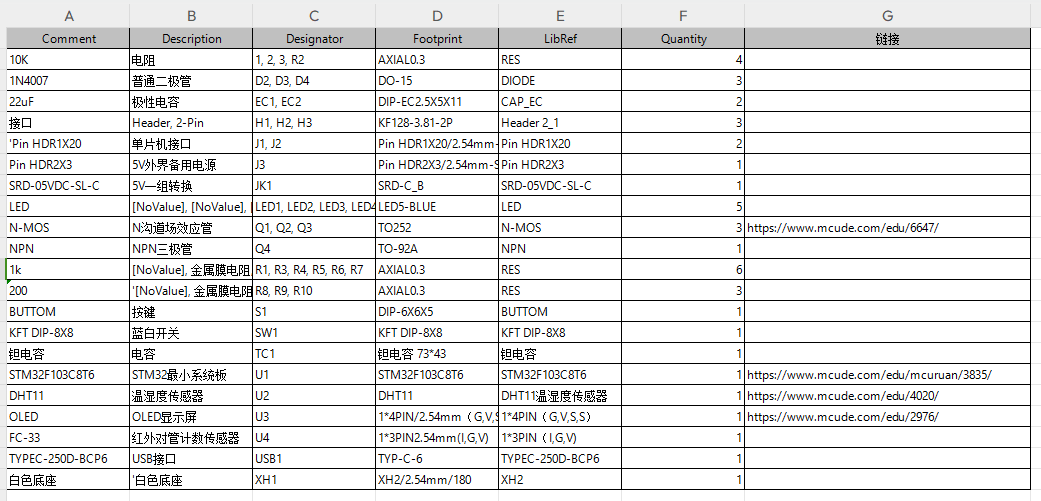

硬件清单：
