基于STM32的智能枕头系统设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T2742309M

设计简介：

本设计是基于STM32的智能枕头，主要实现以下功能：

通过温度传感器检测温度，通过加热片自动控制温度
通过直流电机模拟按摩，通过PWM技术控制电机的转速和扭矩，以提供个化的按摩效果。
通过语音播报模块播放音乐
通过OLED显示温度和温度阈值
通过按键可设置最高温度和最低温度，按摩时间，显示屏可以显示倒计时时间

电源： 5V
传感器：温度传感器（DS18B20）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：语音播报模块（DY-SV17F），直流电机（MX1508）
人机交互：独立按键

标签：STM32、OLED12864、DS18B20、DY-SV17F、MX1508

题目扩展：基于单片机的智能枕头、基于物联网的智能枕头、基于STM32的智能睡眠枕头

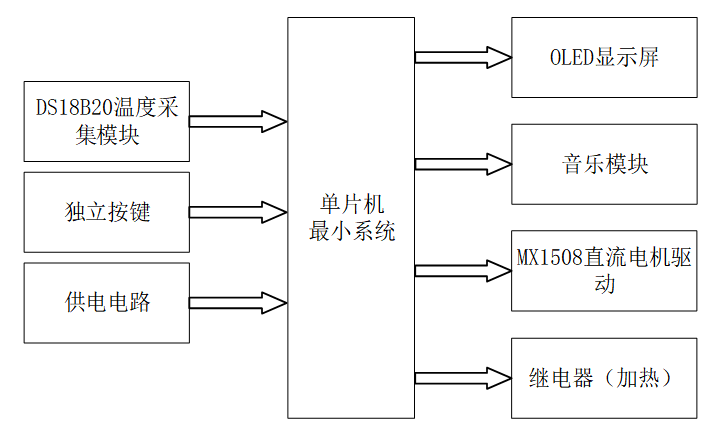

基于STM32的智能枕头系统设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

中控部分是整个智能枕头系统的核心，采用了STM32单片机作为主控制器。STM32单片机负责接收来自输入部分的数据，如温度值、用户按键指令等，并在内部进行逻辑处理和计算。根据处理结果，STM32单片机向输出部分发送控制信号，如调节显示屏内容、控制音乐播放、驱动电机转动以及控制继电器加热等。STM32单片机的强大处理能力和丰富的外设接口，使得整个系统能够高效、稳定地运行。

输入部分概述：

输入部分主要由三部分组成，分别是DS18B20温度采集模块、独立按键和供电电路。

1. DS18B20温度采集模块用于实时监测枕头内部的温度，并将温度数据发送给STM32单片机进行处理。
2. 独立按键用于用户与智能枕头系统的交互，用户可以通过按键切换界面和模式、设置温度阈值和定时时间、播放音乐以及调节按摩档位等。
3. 供电电路为整个智能枕头系统提供稳定的5V电源，确保系统能够正常工作。

输出部分概述：

输出部分主要由四部分组成，分别是OLED显示屏、音乐模块、MX1508直流电机驱动芯片和继电器。

1. OLED显示屏用于显示当前温度、温度阈值以及设置的定时时间等信息，方便用户了解系统状态。
2. 音乐模块可以根据用户设置播放音乐，为用户带来更加愉悦的睡眠体验。
3. MX1508直流电机驱动芯片负责驱动电机转动，实现按摩功能。用户可以通过按键调节按摩档位，以满足不同的按摩需求。
4. 继电器用于控制加热片的加热，当温度低于用户设定的最低温度时，继电器闭合，加热片开始加热；当温度达到或超过用户设定的最高温度时，继电器断开，停止加热。
