编号：

T2762309M

设计简介：

本设计是基于STM32的智能床头柜控制系统，主要实现以下功能：

通过指纹模块进行床头柜解锁
通过时钟模块获取实时时间
通过按键控制台灯开关和调整光线强弱，以及关锁
通过oled显示灯光，时间等
通过语音模块可语音控制台灯开关和调整光线强弱。

电源： 5V
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：舵机（SG90）,USB灯
人机交互：独立按键，语音模块（SU-03T），时钟模块（DS1302），指纹模块（AS608）

标签：STM32、OLED12864、SG90、DS1302、AS608、SU-03T

题目扩展：基于单片机的智能床头柜控制系统、基于STM32的智能台灯控制系统、基于STM32的智能储物柜控制系统

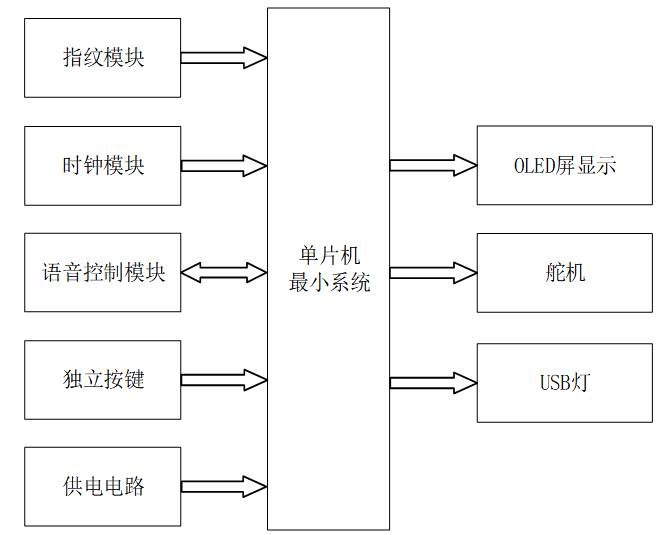

基于STM32的智能床头柜控制系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分

本设计的中控部分采用了STM32F103C8T6单片机作为核心控制器。该单片机具有强大的数据处理能力和丰富的外设接口，能够高效地处理来自输入部分的数据，并根据预设的逻辑和算法对输出部分进行控制。中控部分的主要职责是接收输入部分传来的各种信号，如指纹信息、时间数据、语音指令、按键操作等，经过内部程序的解析和处理后，向输出部分发送相应的控制指令，实现对整个床头柜控制系统的智能化管理。

输入部分

输入部分由五个模块组成，分别是：

1. 指纹模块：用于识别用户的指纹信息，实现指纹解锁功能，增加床头柜使用的安全性。
2. 时钟模块：提供实时的时间信息，用户可以通过该模块设置和查看当前时间，以及设置闹钟时间。
3. 语音控制模块：支持用户通过语音指令控制台灯的开关、亮度调节，以及设置和接收闹钟时间的语音播报提示，提升用户的使用便捷性。
4. 独立按键：提供界面切换、添加/删除指纹、修改时间、调节灯光亮度和闹钟时间等手动操作功能，满足用户多样化的使用需求。
5. 供电电路：为整个系统提供稳定的电源供应，确保各模块的正常运行。

输出部分

输出部分由四个模块组成，分别是：

1. OLED显示屏：用于显示台灯的状态（如开关、亮度等）、设置的时间和闹钟时间等信息，提供直观的视觉反馈。
2. 舵机（宠物召回与安抚）：通过控制舵机的转动，实现宠物的语音召回和安抚功能，增加床头柜系统的趣味性和实用性。
3. 舵机（模拟控制床头柜开关）：利用舵机的机械运动，模拟控制床头柜的开关动作，实现床头柜的智能化控制。
4. USB灯：作为照明设备，提供柔和的照明效果，满足用户在床头阅读、休息等场景下的照明需求。
