仿真视频演示：
软件安装：
资料预览

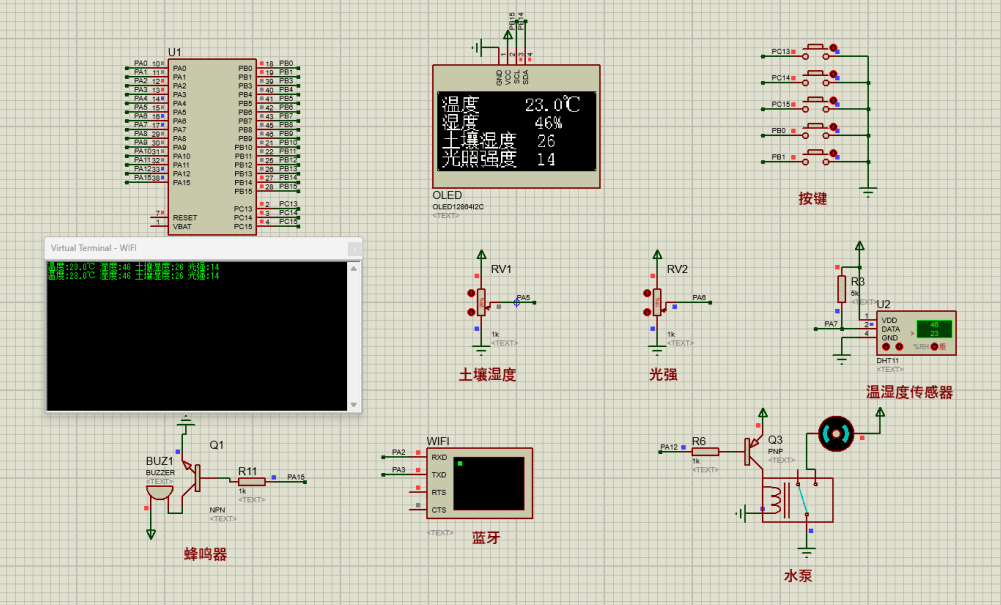

效果图：

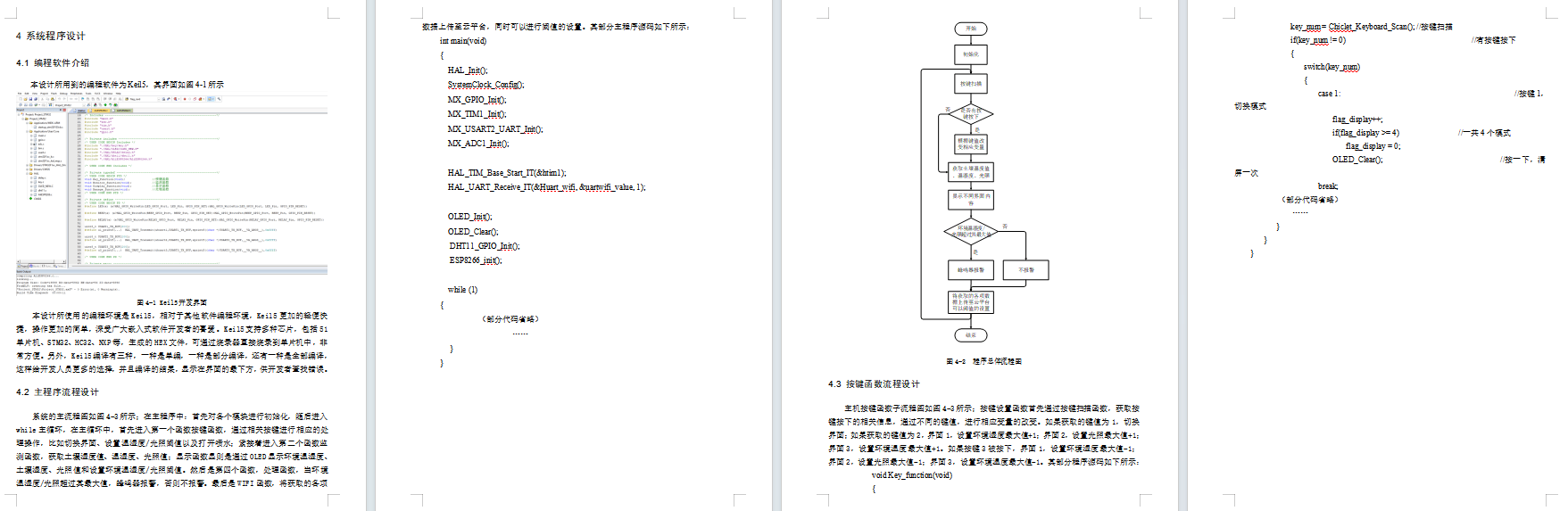

总体资料：

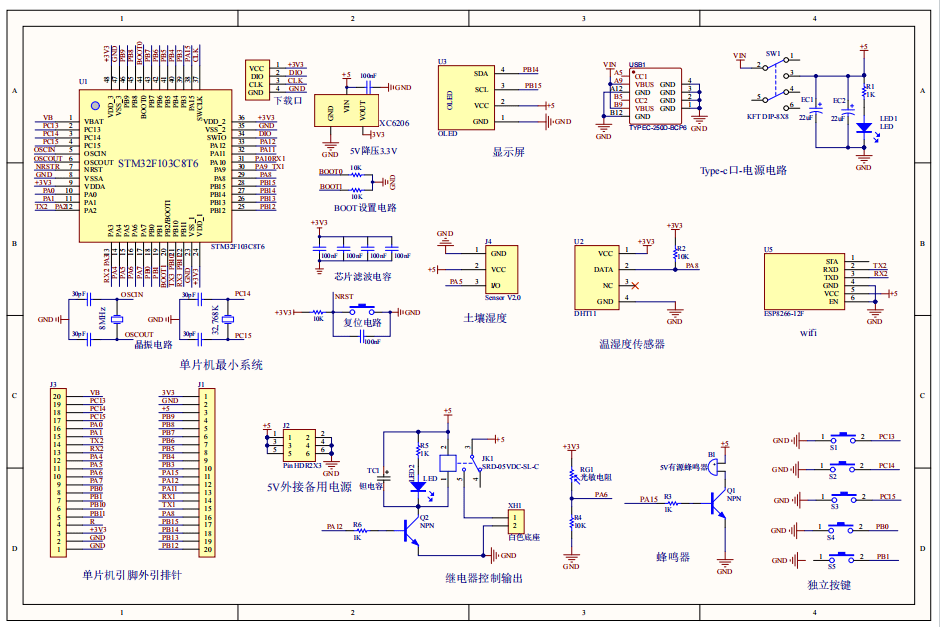

原理图：

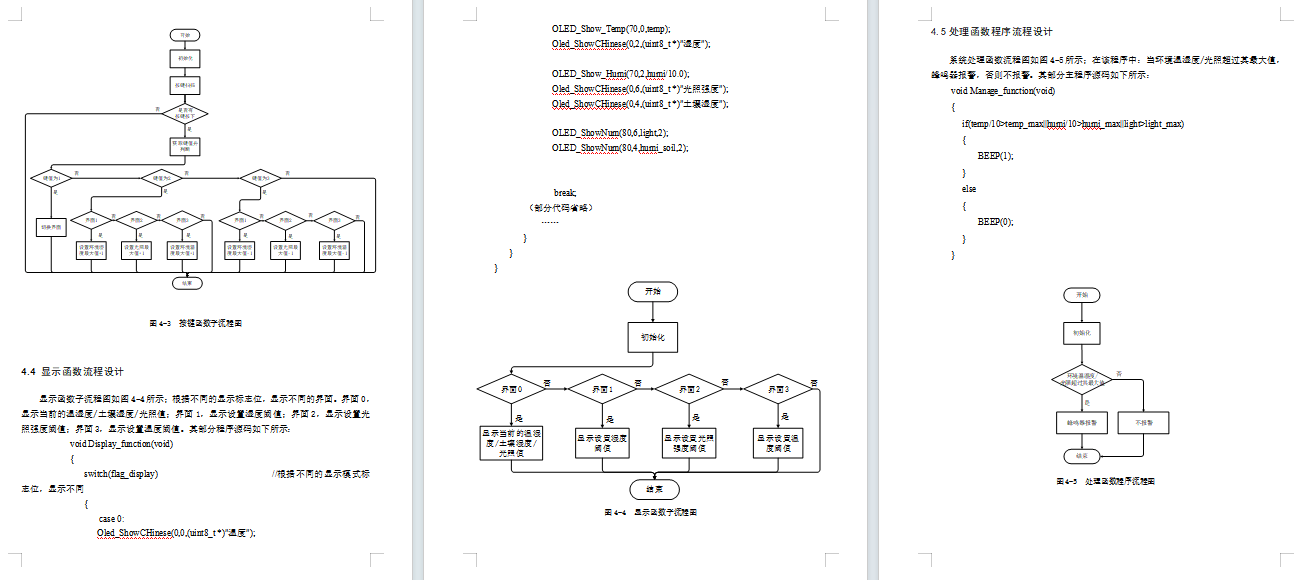

软件设计流程：

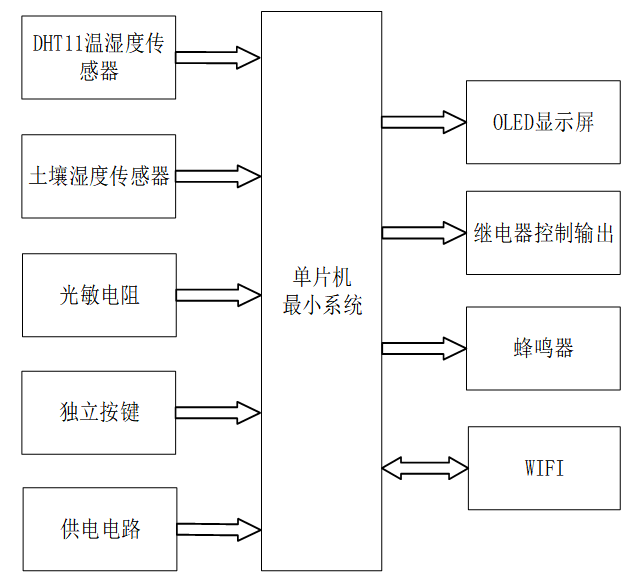

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机食用菌智慧农业系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是DHT11温湿度检测模块，用于检测当前环境的温湿度；第二部分是土壤湿度传感器，用于获取当前土壤湿度；第三部分是光敏电阻，用于检测当前光照强度值；第四部分是独立按键，用于切换界面、设置温湿度/光照阈值以及打开喷水；第五部分是供电电路，给整个系统供电。输出由四部分组成，第一部分是OLED显示屏，显示环境温湿度、土壤湿度、光照值和设置环境温湿度/光照阈值。第二部分是继电器，可以手动控制喷水；第三部分是蜂鸣器，当环境温湿度/光照超过其最大值，蜂鸣器报警；最后一部分是WIFI模块，将检测到的数据通过该模块发送给移动端，也可通过该模块在移动端设置阈值。

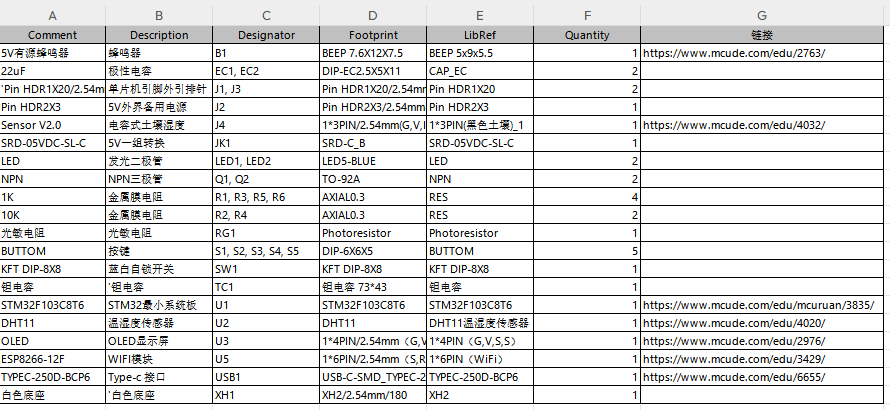

硬件清单：
