编号：

T3522310M

设计简介：

本设计是基于单片机的便携消毒机控制系统设计，主要实现以下功能：

通过非接触温度传感器检测体温，体温超出正常范围报警提示
通过水位传感器检测消毒机内消毒液的液位，液位接近0时报警提示；
通过按键控制消毒开关，可使消毒液雾化后喷出
通过oled显示屏实时显示体温、液位、报警提示等信息；
通过蓝牙模块连接手机查看消毒液余量或者控制消毒开关

电源： 5V
传感器：温度传感器（MLX90614ESF）、水位传感器（Water Sensor）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：雾化器（N-MOS），蜂鸣器
人机交互：独立按键，蓝牙模块（ECB02）

标签：STM32、OLED12864、MLX90614ESF、Water Sensor、ECB02、雾化器

题目扩展：智能加湿器系统、基于物联网的消毒机控制系统设计、基于单片机的消毒柜控制系统设计

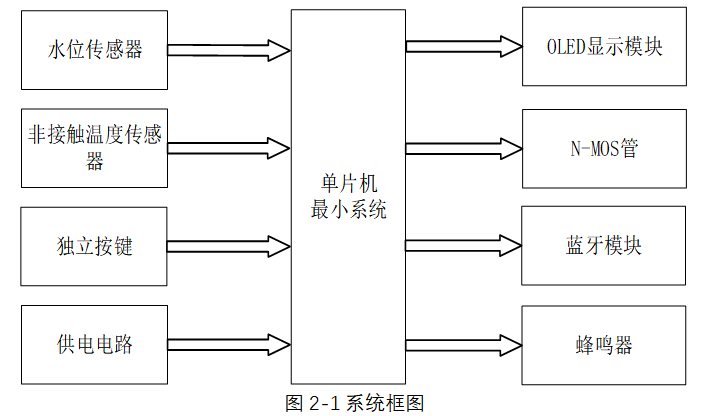

基于STM32单片机的便携消毒柜控制系统设计，通过集成多种传感器和控制模块，提供了消毒液位监测、体温检测和紧急报警功能。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自水位传感器、非接触温度传感器和独立按键的数据。
• 数据处理：根据传感器数据和用户操作，控制消毒柜的工作状态，如雾化器的开关。
• 控制输出：根据处理结果，控制OLED显示模块、N-MOS管、ECB02蓝牙模块和蜂鸣器。

输入部分

1. 水位传感器：检测消毒液的液位，确保消毒柜内消毒液充足。
2. 非接触温度传感器：检测当前体温，用于健康监测。
3. 独立按键：提供用户交互界面，用于控制雾化器的开关。
4. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. OLED显示模块：显示系统名称、当前体温和消毒液位，提供直观的用户界面。
2. N-MOS管：控制雾化器的工作，实现消毒液的雾化消毒功能。
3. ECB02蓝牙模块：将体温数据、消毒液位等信息上传至移动设备，实现远程监控。
4. 蜂鸣器：当体温超过正常范围或消毒液不足时发出报警，提醒用户注意。
