实物视频演示：
软件安装：
资料预览

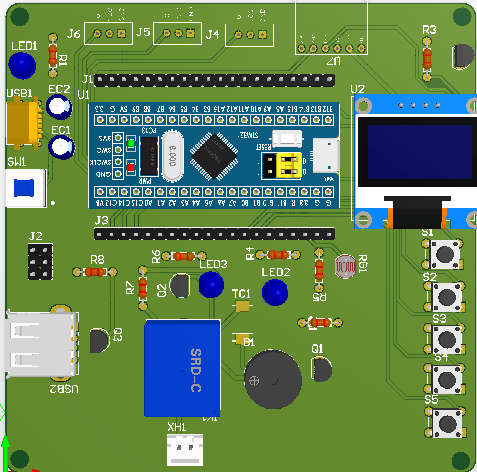

效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32单片机的蔬菜大棚灌溉系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是温度采集模块，用于检测当前环境的温度；第二部分是3个土壤湿度传感器，用于获取当前土壤湿度；第三部分是光敏电阻，用于检测当前光照强度值；第四部分是独立按键，用于切换界面和模式、开关加水、设置土壤湿度/温度阈值；第五部分是供电电路，给整个系统供电。输出由六部分组成，第一部分是OLED显示屏，显示环境温度、土壤湿度、设置环境温度/土壤湿度阈值。第二部分是继电器，可以手动控制抽水；第三部分是USB灯，当光照不足，进行照明；第四部分和第五部分分别是蜂鸣器和LED，组成声光报警，当任意两个土壤湿度大于其阈值/温度超过其阈值，声光报警；最后一部分是WIFI模块，将检测到的数据通过该模块发送给移动端，也可通过该模块在移动端设置温度/土壤湿度阈值。
硬件清单：
