基于单片机的火灾报警系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T3182309M

设计简介：

本设计是基于单片机的火灾报警系统，主要实现以下功能：

通过温湿度传感器检测温度
通过烟雾传感器检测烟雾
通过oled显示温度，烟雾值
通过按键设置阈值来判断，控制蜂鸣器进行声光报警，并通过GSM模块将发送警报短信至用户手机端进行报警
通过WiFi模块连接手机APP，实现远程监控

电源： 5V
传感器：温湿度传感器（DHT11）、烟雾传感器（MQ-2）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器，led灯
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、DHT11、MQ-2、ESP8266

题目扩展：基于物联网的火灾报警系统、基于单片机的火灾监控系统、基于STM32的火灾报警系统

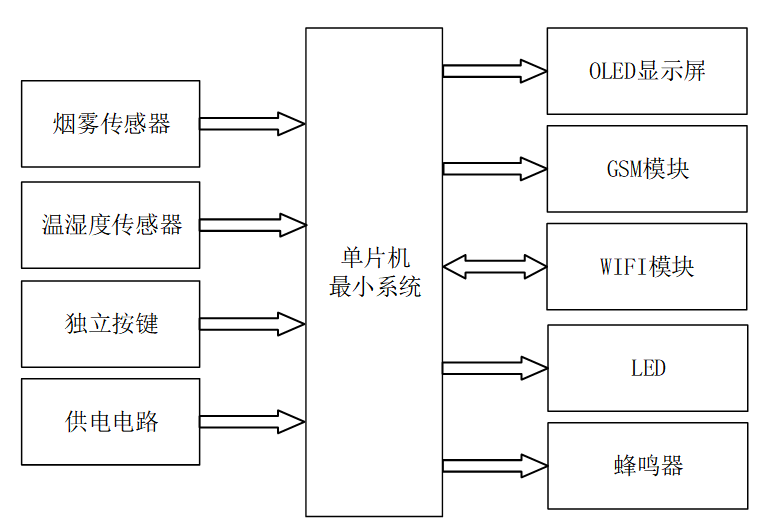

基于单片机的火灾报警系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

• 核心控制器：采用STM32单片机，作为系统的“大脑”，负责获取输入部分的数据，进行内部处理，并根据处理结果控制输出部分。
• 数据处理：单片机接收来自烟雾传感器和温湿度传感器的数据，进行实时处理和分析，判断当前环境是否存在火灾隐患。
• 逻辑控制：根据预设的阈值，单片机控制输出部分的声光报警器、GSM模块和WIFI模块等，实现报警和远程监控功能。

输入部分：

• 烟雾传感器：实时检测当前环境中的烟雾浓度值，并将数据传输给STM32单片机。
• 温湿度传感器：检测当前环境的温度和湿度值，同样将数据发送给单片机进行处理。
• 独立按键：提供用户界面，用于切换显示界面、设置温度和烟雾阈值等操作。
• 供电电路：为整个系统提供稳定的电源，确保系统能够正常工作。

输出部分：

• OLED显示屏：显示系统名称、当前温度、烟雾值以及设置的阈值，提供直观的视觉反馈。
• GSM模块：当检测到的温度或烟雾超过预设阈值时，通过GSM网络发送报警短信至用户手机端。
• WIFI模块：实现与手机APP的无线连接，上传实时数据至手机，同时允许用户通过手机设置烟雾和温度阈值。
• LED和蜂鸣器：组成声光报警器，当检测到火灾隐患时，进行声光报警，提醒用户注意。
