编号：

T3562309M

设计简介：

本设计是基于单片机土壤温湿度及磁场探测控制电路设计，主要实现以下功能：

通过温湿度传感器检测温度
通过土壤湿度传感器检测土壤湿度
通过霍尔传感器检测磁场强度，超过阈值蜂鸣器报警
通过OLED屏幕显示采集到的数据
通过按键设置土壤湿度的最大值和最小值，，当土壤温湿度超出允许范围后，红灯亮，蜂鸣器响
通过时钟模块获取实时时间

电源： 5V
传感器：温湿度传感器（DHT11）、土壤湿度传感器（Molsture）、霍尔传感器（3144E）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器，led灯
人机交互：独立按键，时钟模块（DS1302）

标签：STM32、OLED12864、DHT11、3144E、Molsture、DS1302

题目扩展：基于单片机的土壤温湿度检测系统、智能花盆系统、基于物联网的土壤环境监测系统

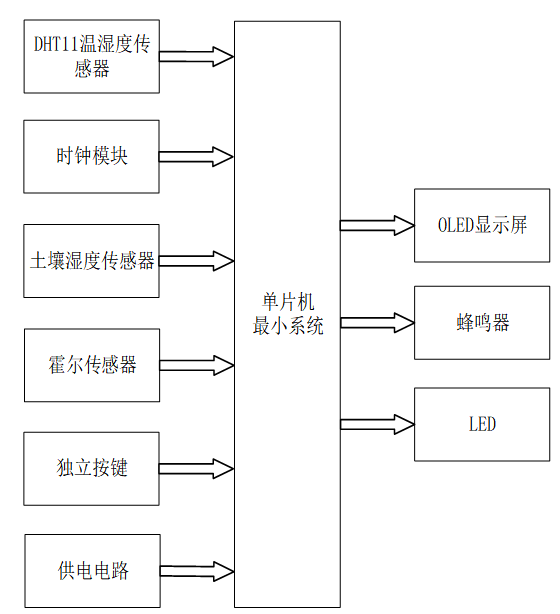

基于单片机土壤温湿度及磁场探测控制电路设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

一、中控部分

• 核心组件：STM32单片机，作为系统的控制中枢。
• 主要功能：接收输入数据（温度、湿度、磁场强度等），进行内部处理，根据预设条件控制输出部分。

二、输入部分

1. DHT11温湿度检测模块
   • 功能：实时监测环境温度，为系统提供温度数据。
2. 时钟模块
   • 功能：获取当前时间，确保系统时间记录的准确性。
3. 土壤湿度检测模块
   • 功能：通过土壤湿度传感器获取土壤湿度，为灌溉决策提供依据。
4. 霍尔传感器
   • 功能：检测磁场值，当磁场强度超过设定阈值时触发报警。
5. 独立按键模块
   • 功能：提供用户交互界面，用于切换系统界面、修改时间、设置土壤湿度阈值等。
6. 供电电路
   • 功能：为整个系统提供稳定的电源，确保系统正常运行。

三、输出部分

1. OLED显示屏
   • 功能：实时显示土壤温湿度、磁场强度、设置时间以及土壤湿度阈值等信息。
2. 蜂鸣器和LED灯
   • 功能：组成声光报警系统，当土壤湿度不在预设阈值内或磁场强度超过30时发出报警信号。
