仿真视频演示：
软件安装：

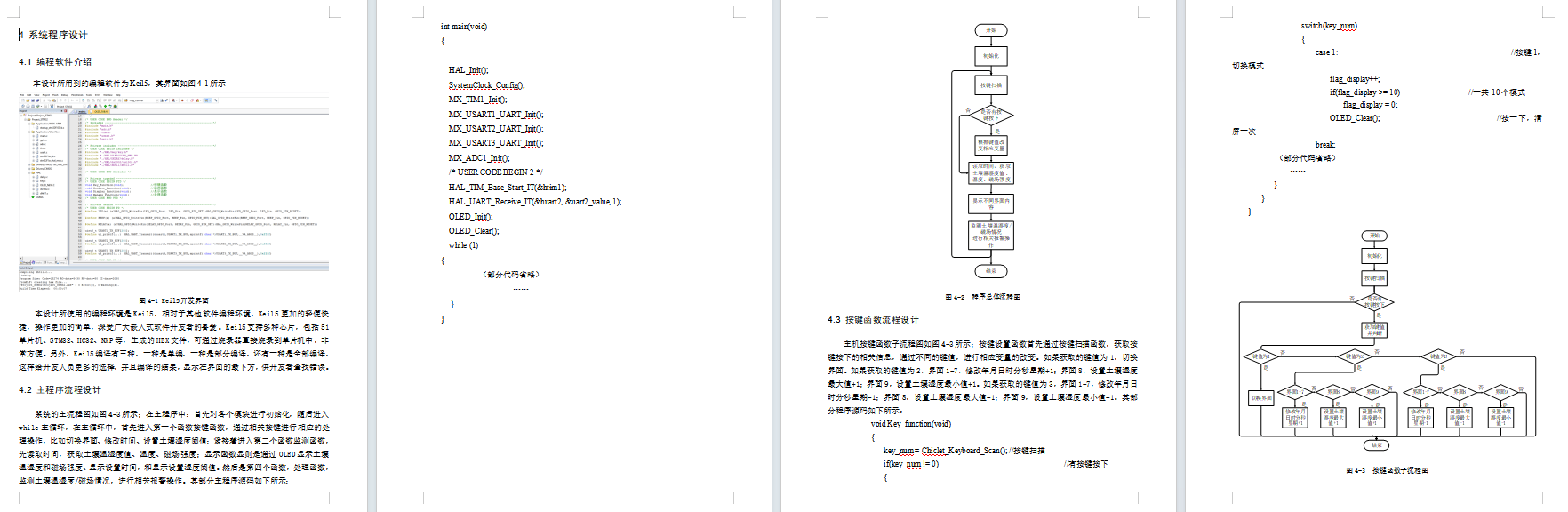

资料预览
效果图：
总体资料：
原理图：
软件设计流程：

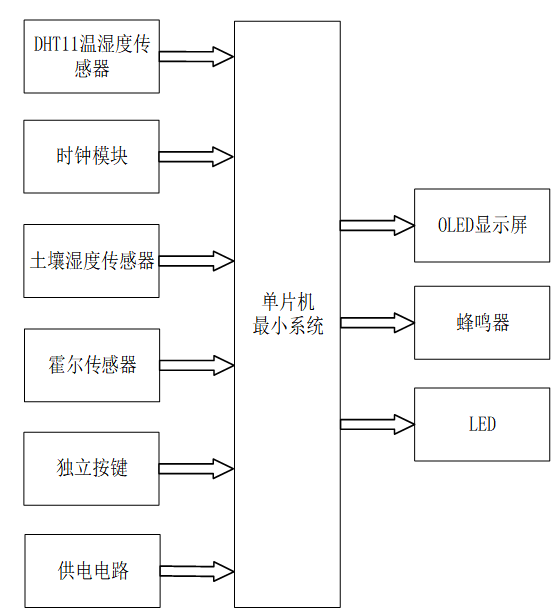

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机土壤温湿度及磁场探测控制电路设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是DHT11温湿度检测模块，用于检测当前温度；第二部分是时钟模块，用于获取当前时间；第三部分是土壤湿度检测模块，用于获取当前土壤湿度；第四部分是霍尔传感器，用于检测磁场值；第五部分是独立按键，用于切换界面、修改时间、设置土壤湿度阈值；第六部分是供电电路，给整个系统供电。输出由三部分组成，第一部分是OLED显示土壤温湿度和磁场强度、显示设置时间，和显示设置湿度阈值。第二、三部分是蜂鸣器和LED组成声光报警，当土壤湿度不在其阈值内，进行声光报警，磁场超过30，也报警。

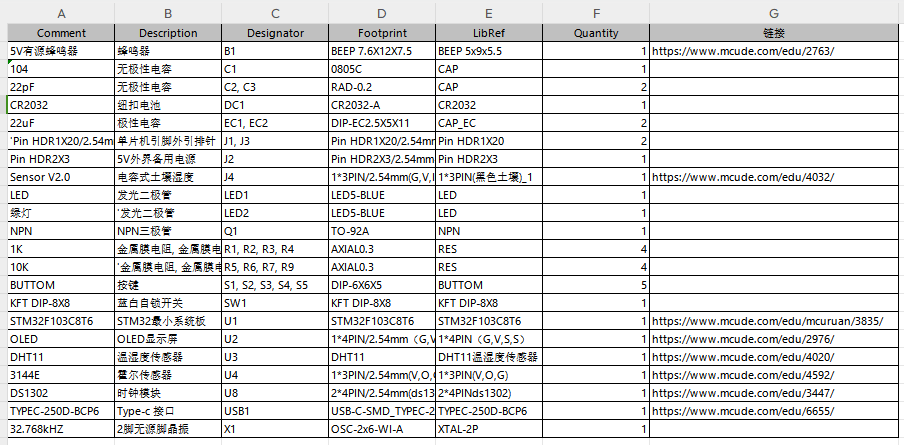

硬件清单：
