编号：
T2122305M
设计简介：
本设计是基于STM32的智能镜子，主要实现以下功能：
1.可通过WiFi模块连接至与平台
2.可通过网络获取当前城市的天气
3.可通过电容按键控制除雾
4.可通过电容按键控制灯盘的开关、颜色以及亮度等
3.可通过红外传感器检测是否有有人，从而决定是否启用电容按键
电源： 5V
传感器：红外对管（FC-33）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：RGB灯盘（WS2812）、N-Mos
人机交互：电容按键
通信模块：WIFI模块（ESP8266-12F）
标签：STM32F103C8T6、OLED12864、FC-33、WS2812、N-Mos、电容按键、ESP8266-12F
题目扩展：灯光控制系统、智能衣柜

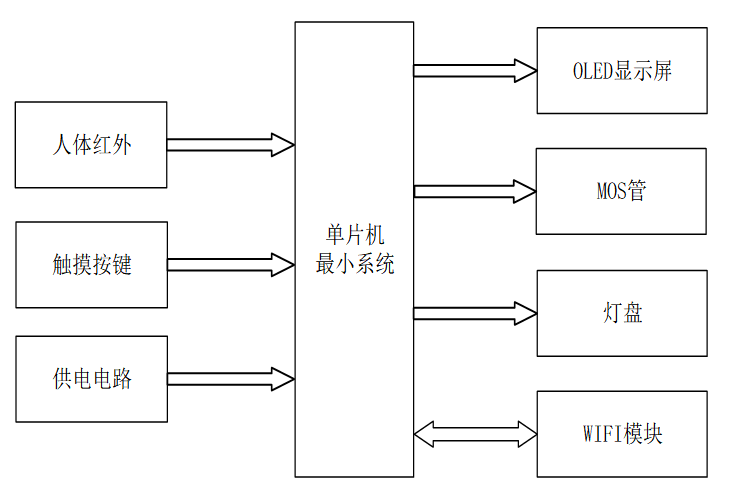

基于单片机的智能镜子设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分：
本设计的核心控制器采用了STM32单片机。它作为整个智能镜子系统的“大脑”，主要负责接收来自输入部分的数据，如人体红外模块的感应信号、触摸按键的操作指令以及供电电路的电压状态等。接收到数据后，STM32单片机通过内部预设的程序算法进行处理，然后发出相应的控制指令给输出部分，实现系统的各项功能。
输入部分：
-
人体红外模块：该模块利用红外传感器检测周围是否有人靠近，当检测到人体红外辐射时，会向STM32单片机发送信号，从而触发智能镜子的唤醒或交互功能。
-
触摸按键：用户可以通过触摸按键来操作智能镜子，如开关灯、除雾以及调节灯光的亮度和色系等。触摸按键的设计不仅美观大方，还提高了用户的使用体验。
-
供电电路：为整个智能镜子系统提供稳定的电源供应，确保各个模块能够正常工作。
输出部分：
-
OLED显示屏：用于显示当前城市的天气情况，包括气温、湿度等，方便用户随时了解天气变化。
-
MOS管：通过STM32单片机的控制，MOS管可以实现对镜面除雾功能的开关控制，确保镜面始终保持清晰。
-
灯盘：根据用户的操作指令，灯盘可以变换不同的亮度和色系，为用户提供舒适的照明环境。
-
WIFI模块：通过该模块，智能镜子可以连接至互联网，实现与手机等设备的无线通信。用户可以通过手机APP获取天气信息，并将其发送到智能镜子上进行显示。同时，WIFI模块也为智能镜子的远程控制和升级提供了可能。
