编号：
T3582309M
设计简介：
本设计是基于stm32的智能宠物孵化箱，主要实现以下功能：
通过温湿度传感器检测温湿度，温度过高风扇降温，湿度过低加湿器加湿
通过人体热释电传感器感知是否有宠物，蜂鸣器报警
通过oled显示采集到的温湿度等信息
通过按键设置温湿度阈值，手动开关风扇，加湿器，灯光
通过wifi模块上传温湿度等信息， 可以远程调节
电源： 5V
传感器：温湿度传感器（DHT11）、人体热释电传感器（D203S）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器），加湿器（继电器），USB灯，蜂鸣器
人机交互：独立按键，WiFi模块（ESP8266）
标签：STM32、OLED12864、DHT11、D203S、ESP8266
题目扩展：基于物联网的智能宠物孵化箱、基于单片机的智能孵化箱、基于stm32的智能保温箱

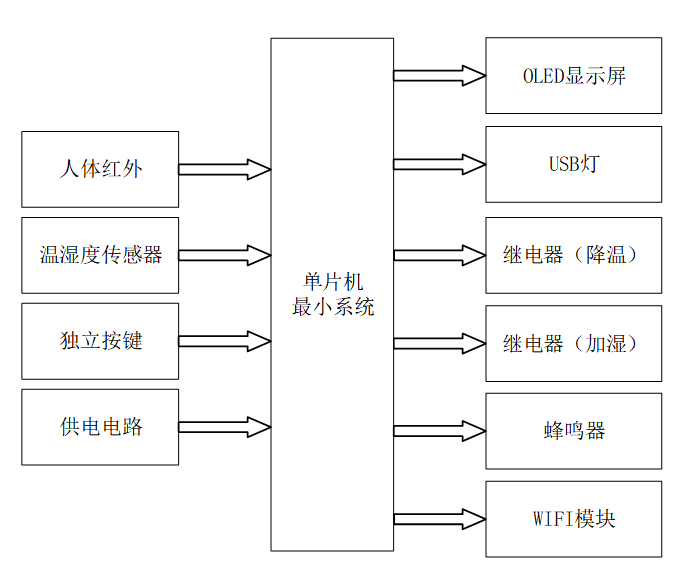

基于stm32的智能宠物孵化箱：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述：
中控部分是智能宠物孵化箱的核心，由STM32F103单片机担任。它如同整个系统的“大脑”，负责接收来自输入部分的数据，如温湿度值、人体红外检测信号以及用户通过独立按键设定的指令。单片机对这些数据进行处理和分析，根据预设的逻辑和算法，向输出部分发出控制指令，实现对孵化箱环境的智能调控。
输入部分概述：
-
人体红外模块：采用D203S传感器，用于检测孵化箱内是否有宠物或其他障碍物存在。当传感器检测到障碍物时，会向单片机发送信号，单片机根据此信号判断是否启动报警功能。
-
温湿度传感器：选用DHT11传感器，用于实时监测孵化箱内的温度和湿度值。传感器将采集到的数据发送给单片机，单片机根据这些数据调整孵化箱的环境参数。
-
独立按键：提供用户与孵化箱交互的接口，用于手动控制灯光、风扇和加湿器的开关状态。用户可以通过按键设定理想的温湿度阈值，以及选择手动或自动调控模式。
-
供电电路：为整个系统提供稳定的5V直流电源，确保所有模块正常工作。
输出部分概述：
-
OLED显示模块：用于显示孵化箱内的温湿度值、障碍物检测状态以及用户设定的参数等信息，方便用户随时了解孵化箱的环境状况。
-
USB灯：作为暖灯加热装置，根据单片机指令控制开关，为孵化箱提供适宜的照明和温度。
-
降温继电器：外接风扇进行降温，单片机根据温度值判断是否启动风扇，实现手动和自动降温功能。
-
加湿继电器：控制加湿器的开关，根据湿度值或用户指令进行手动或自动加湿，保持孵化箱内的湿度在理想范围内。
-
蜂鸣器：当人体红外模块未检测到障碍物时，单片机启动蜂鸣器进行报警提醒，确保宠物安全。
-
WIFI模块：选用ESP8266模块，将单片机采集到的温湿度等数据上传至云平台，用户可以通过手机APP远程查看和控制孵化箱的环境参数。
