基于stm32的自动浇花灌溉系统设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T3592309M

设计简介：

本设计是基于stm32的自动浇花灌溉系统设计，主要实现以下功能：

通过温湿度传感器检测温湿度
通过土壤湿度传感器检测土壤湿度，土壤温湿度达到阀值时，自动给植物浇水。
通过光敏电阻检测光强，当光线到达一定强度，自动半遮阳，全遮阳。
通过oled显示土壤温湿度，光强等
通过按键设置阈值，控制加湿，遮阳，切换模式
通过WiFi模块，还可以实现远程控制浇水和遮阳

电源： 5V
传感器：温湿度传感器（DHT11）、土壤湿度传感器（FC-28），光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（继电器），舵机（SG90）
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、DS18B20、FC-28、SG90、ESP8266

题目扩展：基于物联网的自动浇花灌溉系统设计、基于单片机的自动灌溉系统设计、基于单片机的自动农田灌溉系统设计

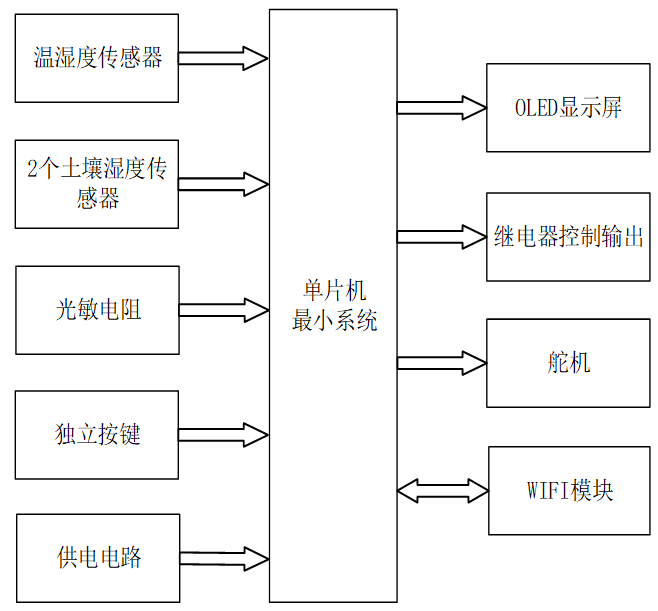

基于stm32的自动浇花灌溉系统设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

• 核心组件：STM32单片机，作为整个系统的“大脑”，负责接收来自输入部分的各类传感器数据。
• 主要功能：对输入数据进行处理分析，根据预设的逻辑或阈值判断，向输出部分发送控制指令，实现智能化灌溉和遮阳管理。

输入部分：

1. 温湿度传感器：检测土壤温度，为系统提供土壤温度数据，用于判断是否需要调整环境以适应植物生长。
2. 土壤湿度传感器（2个）：分别检测不同位置或深度的土壤湿度，提供更全面的土壤湿度信息，确保灌溉决策的精准性。
3. 光敏电阻：检测当前光照强度，为系统提供光照数据，用于控制遮阳系统的开启与关闭。
4. 独立按键：提供用户交互界面，允许用户手动切换系统界面和模式、开关浇水功能、切换遮阳状态，以及设置土壤湿度、温度和光照的阈值。
5. 供电电路：为整个系统提供稳定可靠的电源，确保各模块正常工作。

输出部分：

1. OLED显示屏：实时显示土壤湿度、温度、光照强度以及当前系统模式等信息，同时提供设置土壤温湿度、光照阈值的界面。
2. 继电器：控制水泵的开启与关闭，实现自动化灌溉。支持按键控制、手机远程控制以及定时浇水功能。
3. 舵机：根据系统指令调整遮阳板的角度，实现半遮阳和全遮阳的切换，保护植物免受强光伤害。
4. WIFI模块：实现系统与移动端的无线通信，将检测到的环境数据发送给移动端，同时允许用户通过移动端远程设置系统参数和查看实时数据。
