基于stm32单片机风速风向检测仪设计

首页      实物视频演示      设计说明书预览      答辩PPT预览

编号：

T2492305M

设计简介：

本设计是基于STM32的风速风向检测仪，主要实现以下功能：

1.可通过风速传感器检测当前风速
2.可通过风向传感器检测当前风向
3.可通过按键设置阈值
4.超出阈值声光报警
5.可通过屏幕显示参数
6.可通过WIFI模块连接云平台

电源： 12V
传感器：风速传感器（三杯式风速传感器）、风向传感器（ZTS-3000-FXJT_V05）
显示屏：TFT1.44
单片机：STM32F103C8T6
执行器：有源蜂鸣器、LED灯
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32F103C8T6、TFT1.44、三杯式风速传感器、ZTS-3000-FXJT_V05、有源蜂鸣器、LED灯、独立按键、ESP8266-12F

题目扩展：稻田环境检测系统、空气质量监测系统

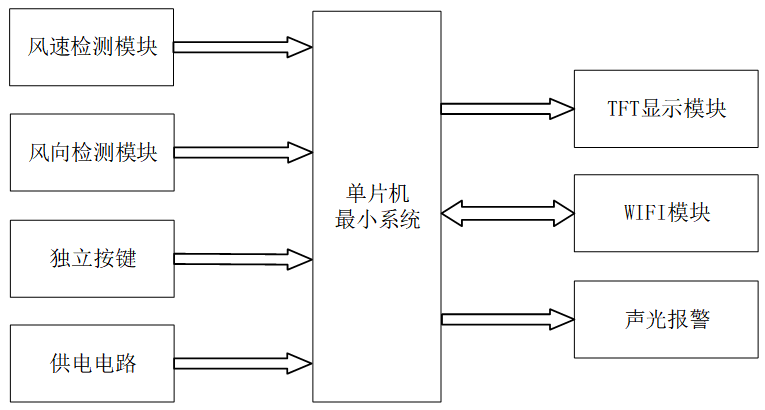

基于stm32单片机风速风向检测仪设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分

概述：中控部分是整个风速风向检测系统的核心，采用了STM32单片机作为主控制器。STM32单片机以其高性能、低功耗和丰富的外设资源，成为实现系统各项功能的理想选择。

简要描述：STM32单片机负责接收来自输入部分的数据，包括风速值、风向信息以及用户通过独立按键设置的风速阈值。接收到数据后，单片机进行内部处理，如数据校验、阈值比较等。根据处理结果，单片机控制输出部分执行相应的操作，如显示数据、传输数据或触发声光报警。

输入部分

概述：输入部分包括风速检测模块、风向检测模块、独立按键和供电电路，它们共同为中控部分提供必要的输入信息。

简要描述：

• 风速检测模块：采用三杯式风速传感器，通过测量叶片的转速来间接测量风速值，并将风速信号转换为电信号传输给STM32单片机。
• 风向检测模块：使用ZTS-3000-FXJT_V05风向传感器，能够准确检测风向信息，并将风向信号转换为电信号供单片机处理。
• 独立按键：用于界面切换和设置风速阈值，用户可以通过按键操作来查看不同界面的信息或调整风速阈值。
• 供电电路：为整个系统提供稳定的12V电源，确保系统能够正常工作。

输出部分

概述：输出部分包括TFT显示屏、WIFI模块和声光报警，它们根据中控部分的指令执行相应的操作。

简要描述：

• TFT显示屏：用于显示系统名称、当前风速、风向以及用户设置的风速阈值等信息，提供直观的视觉反馈。
• WIFI模块：实现数据的远程传输功能，用户可以通过WIFI网络查看实时数据并设置风速阈值，提高了系统的灵活性和便捷性。
• 声光报警：当风速超过用户设置的风速阈值时，触发有源蜂鸣器和LED灯进行声光报警，提醒用户注意并采取相应措施。
