仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成智能输液设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是热敏电阻，通过该模块测出当前温度；第二部分是红外对管，通过该模块测出当前滴速；第三部分是液位传感器，用于检测输液瓶内液位；第四部分独立按键，通过独立按键切换界面、设置维持温度；第五部分是供电电路，给整个系统进行供电。输出由五部分组成，第一部分是OLED显示模块, 通过该模块显示实时温度/滴速和水位，以及设定维持温度；第二部分是步进电机及其驱动芯片，用于模拟控制滴速转动；第三部分是N-MOS管，进行温度的控制；第四部分是WIFI模块，通过WIFI将获取数据上传阿里云平台并进行控制；第五部分是声光报警，当液位不足时，进行报警。

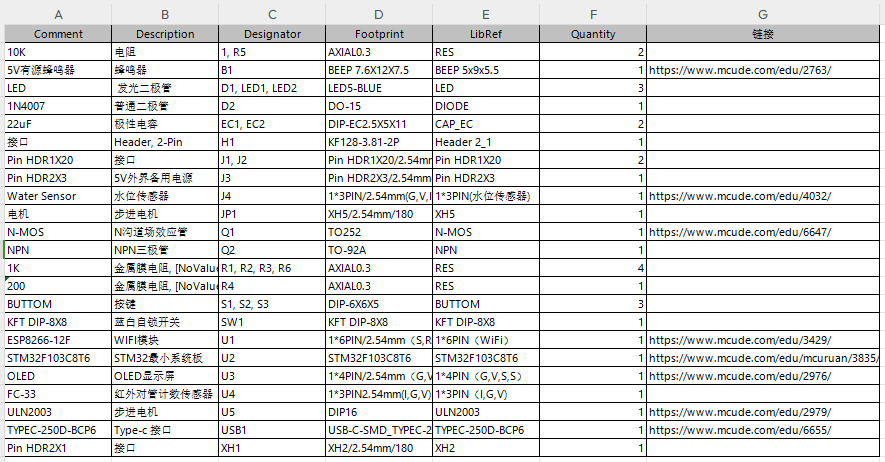

硬件清单：
