编号：
T3772309M
设计简介：
本设计是基于STM32的物联网禽类养殖场环境监控系统，主要实现以下功能：
通过温湿度传感器检测温湿度
通过烟雾传感器检测烟雾，过高自动打开风扇
通过一氧化碳传感器检测一氧化碳
通过光敏电阻检测光强，过低自动开灯
通过人体热释电传感器检测禽类是否离开管控区域
通过霍尔传感器检测喂食数量、
通过oled显示采集到的数据
通过按键设置阈值
通过WiFi模块连接手机app，实现远程监控
电源： 5V
传感器：温湿度传感器（DHT11）、烟雾传感器（MQ-2）、人体热释电传感器（D203S）、一氧化碳传感器（MQ-7）、光敏电阻、霍尔传感器（3144E）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器），USB灯
人机交互：独立按键，WiFi模块（ESP8266）
标签：STM32、OLED12864、DHT11、MQ-2、D203S、MQ-7、3144E、ESP8266
题目扩展：基于物联网的禽类养殖场环境监控系统、基于STM32的池塘养殖场环境监控系统、基于物联网的家庭环境监控系统

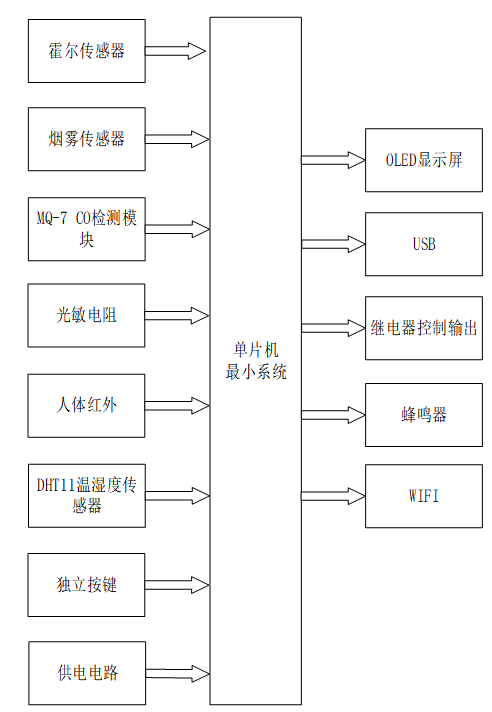

基于STM32的物联网禽类养殖场环境监控系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分
本设计的中控核心采用了STM32单片机，作为整个智能农业大棚控制系统的“大脑”。它负责接收来自输入部分的各类传感器数据，如温湿度、烟雾浓度、CO值、光照强度、人体红外信号以及通过独立按键输入的用户指令。STM32单片机对这些数据进行处理和分析，根据预设的逻辑和算法判断当前大棚环境的状况，并据此控制输出部分的执行器，如显示屏更新、灯光调节、风扇开关、报警提示以及通过WIFI模块向移动端发送数据。
输入部分
输入部分由八大模块组成，分别负责采集大棚内的各种环境参数和用户指令：
- 霍尔传感器：用于模拟喂食计数，每当触发时，表示喂食数量+1。
- 烟雾传感器：实时监测大棚内的烟雾浓度，判断是否存在火灾隐患。
- MQ-7 CO检测模块：精确检测大棚内的CO值，确保空气质量符合安全标准。
- 光敏电阻：检测当前光照强度，为补光操作提供依据。
- 人体红外：通过检测人体散发的红外辐射，判断大棚内是否有人员活动。
- DHT11温湿度检测模块：同时检测大棚内的温度和湿度，为环境控制提供基础数据。
- 独立按键：用于用户切换界面、设置温度、烟雾、光照等参数的阈值。
- 供电电路：为整个系统提供稳定可靠的电源。
输出部分
输出部分由五大模块组成，负责根据中控部分的指令执行相应的操作：
- OLED显示屏：实时显示大棚内的温度、烟雾浓度、CO值、光照强度、是否有人、喂食数量以及用户设置的阈值等信息。
- USB灯：根据光敏电阻检测到的光照强度，自动开启或关闭以补充光照。
- 继电器：控制风扇的开关，实现大棚内的通风换气。
- 蜂鸣器：当温度或烟雾浓度超过预设的最大值时，发出报警声以提醒用户。
- WIFI模块：将大棚内的环境数据实时发送给移动端，实现远程监控和数据分析。
