编号：
T4012309M
设计简介：
本设计是基于单片机的智能油烟机控制器的设计，主要实现以下功能：
通过烟雾传感器检测油烟
通过可燃气体传感器检测可燃气体，超过阈值，蜂鸣器报警
通过手势传感器控制油烟机风扇，灯光
通过oled显示风扇，灯光，油烟，可燃气体
通过按键控制风扇挡位，灯光
通过WiFi连接手机app，实现远程监控
电源： 5V
传感器：烟雾传感器（MQ-2）、可燃气体传感器（MQ-4）、手势传感器（PAJ7620）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（MX1508），USB灯
人机交互：独立按键，WiFi模块（ESP8266）
标签：STM32、OLED12864、MQ-2、MQ-4、PAJ7620、MX1508、ESP8266
题目扩展：基于手势识别的智能油烟机的设计、智能排风扇系统、基于物联网的智能油烟机控制器的设计

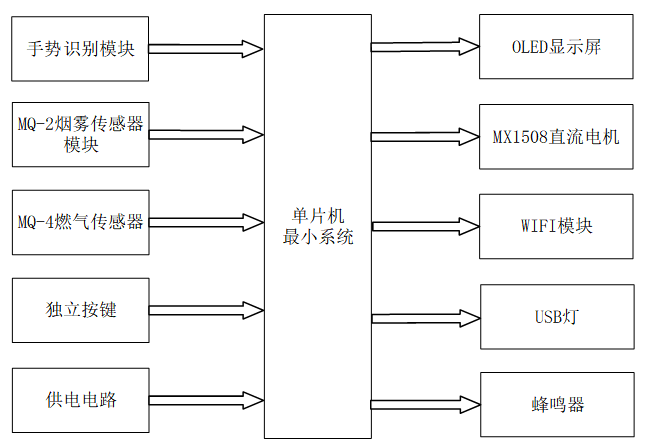

智能抽油烟机控制器的设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述：
中控部分是智能抽油烟机控制器的核心，采用了STM32单片机。其主要职责是接收来自输入部分的数据，如手势识别信号、烟雾传感器读数、燃气传感器读数、独立按键指令等。STM32单片机对这些数据进行处理和分析，然后根据预设的逻辑和算法，向输出部分发送控制指令，如调整风扇档位、开关灯、更新显示屏内容、触发蜂鸣器报警等。
输入部分概述：
-
手势识别模块：通过PAJ7620等手势传感器，实现手势对油烟机开关和档位的控制，提高了用户操作的便捷性。
-
MQ-2烟雾传感器模块：实时检测厨房内的烟雾浓度，当浓度超过安全阈值时，向中控部分发送报警信号。
-
MQ-4燃气传感器模块：检测厨房内的燃气浓度，确保在燃气泄漏时能够及时发出警报。
-
独立按键：提供用户直接控制油烟机的开关、风速加减档、模式切换和蜂鸣器关闭等功能。
-
供电电路：为整个系统提供稳定的5V电源，确保各模块正常工作。
输出部分概述：
-
OLED显示屏：实时显示风扇状态、风速档位、烟雾和燃气浓度等信息，方便用户随时了解厨房环境。
-
MX1508直流电机：作为模拟抽油烟机的风扇，根据中控部分的指令调整转速，实现油烟的有效排除。
-
WIFI模块：通过ESP8266等WIFI模块，将检测到的数据上传至云平台，并允许用户通过手机端进行远程监控和控制。
-
USB灯：提供厨房照明功能，可根据用户需要开关。
-
蜂鸣器：当检测到烟雾或燃气浓度超过安全阈值时，发出报警声音，提醒用户注意安全。
