基于单片机的跌倒检测和报警系统设计与实现

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览



编号:

T4042309M

设计简介:

本设计是基于单片机的跌倒检测和报警系统设计与实现,主要实现以下功能:

通过加速度传感器检测摔倒情况,摔倒蜂鸣器提醒
通过压力传感器检测是否坐下
通过时钟模块获取时间
通过oled显示屏显示时间,摔倒,坐下情况
通过按键按键设置时间,久坐提醒

电源: 5V
传感器:加速度传感器(ADX345)、压力传感器(HX711)
显示屏:OLED12864
单片机:STM32F103C8T6
执行器:蜂鸣器
人机交互:独立按键,时钟模块(DS1302)

标签:STM32、OLED12864、ADX345、HX711、DS1302

题目扩展:基于单片机的老人跌倒报警系统、智能拐杖系统、智能导盲杖系统





基于单片机的跌倒检测和报警系统设计与实现

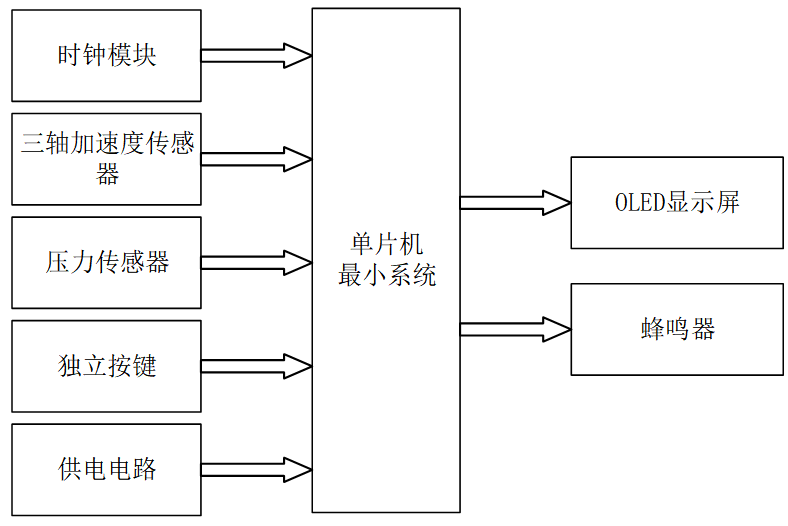

基于单片机的跌倒检测和报警系统设计与实现:中控部分、输入部分和输出部分。下面分别对这三部分进行概述:

中控部分

中控部分以STM32单片机为核心,作为整个跌倒检测和报警系统的“大脑”。它负责接收来自输入部分的各类数据,包括时间、加速度、压力值、按键指令等,并在内部进行逻辑处理和算法运算。根据处理结果,STM32单片机控制输出部分执行相应的动作,如显示信息、触发报警等。这一部分的设计体现了系统的智能化和自动化特点。

输入部分

1. DS1302时钟模块:提供精确的时间信息,确保系统能够记录跌倒、久坐提醒等事件的具体时间。

2. 三轴加速度传感器:通过监测人体运动状态的微小变化,判断用户是否发生跌倒行为,是实现跌倒检测功能的关键组件。

3. 压力传感器:用于检测用户当前的重量,结合算法判断用户是否处于坐下状态,为久坐提醒功能提供依据。

4. 独立按键:提供人机交互接口,用户可以通过按键切换显示界面、修改系统时间、设置久坐提醒时间以及一键开关报警功能。

5. 供电电路:为整个系统提供稳定、可靠的电源,确保系统能够持续、稳定地运行。

输出部分

1. OLED显示屏:直观显示系统的各种状态信息,包括是否已坐下、是否摔倒、当前时间、久坐提醒时间等,方便用户或监护人随时查看。

2. 蜂鸣器:作为报警装置,当系统检测到跌倒行为或久坐提醒时间到达时,蜂鸣器会发出响亮的报警声,以引起周围人的注意并迅速采取救助措施。
