编号：
T4092309M
设计简介：
本设计是基于单片机的仓库温湿度无线智能监测系统设计，主要实现以下功能：
通过温湿度传感器检测温湿度，温度过高风扇降温，湿度过低加湿器加湿
通过烟雾传感器检测烟雾
通过雨水传感器检测雨水量
通过一氧化碳传感器检测CO
通过二氧化碳传感器检测CO2
通过霍尔传感器检测门窗状态
通过振动传感器监测货架稳定性
通过红外传感器检测入侵
通过oled显示采集到的数据
通过按键设置阈值，超过阈值，蜂鸣器报警
通过蓝牙模块连接手机，实现远程监控
电源： 5V
传感器：温湿度传感器（DHT11）、烟雾传感器（MQ-2）、雨水传感器（Raindrops module）、一氧化碳传感器（MQ-7）、二氧化碳传感器（KQ-2801）、霍尔传感器（3144E）、震动传感器（SW-420）、红外对管（FC-33）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器），加湿器（继电器）
人机交互：独立按键，蓝牙模块（ECB02）
标签：STM32、OLED12864、DHT11、3144E、MQ-2、Raindrops module、MQ-7、KQ-2801、SW-420、FC-33、ECB02
题目扩展：基于物联网的仓库环境监测系统设计、基于单片机的室内监测系统设计、基于单片机的教室环境监测系统设计

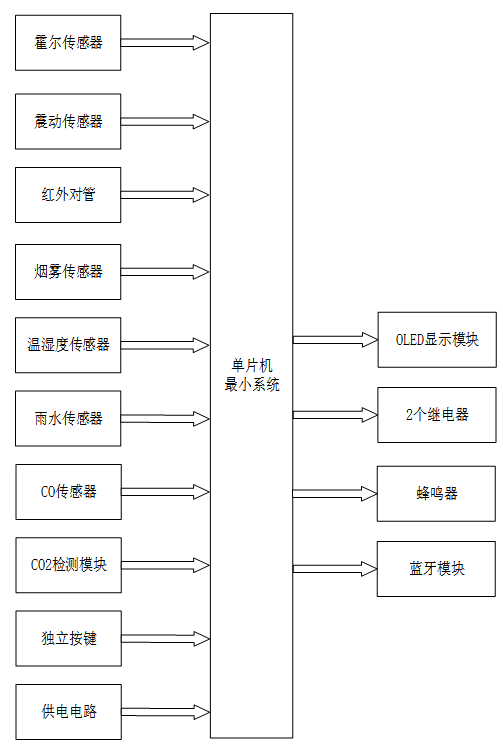

基于单片机的仓库温湿度无线智能监测系统设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述
中控部分是整个仓库环境智能无线监测系统的核心，采用了STM32单片机作为主控制器。其主要职责是接收来自输入部分的各类传感器数据，如温湿度、烟雾、CO、CO2浓度、门窗状态、货架稳定性、入侵检测以及雨水情况等。STM32单片机对这些数据进行处理和分析，根据预设的逻辑和算法判断当前仓库环境的状态。同时，它还负责控制输出部分，如显示数据、触发报警、调节风扇和加湿器以及通过蓝牙模块发送数据至手机等。
输入部分概述
输入部分由十种不同的传感器和供电电路组成，负责采集仓库环境的各类数据。具体包括：
- 霍尔传感器：检测门窗是否关好，提供门窗状态信息。
- 震动传感器：监测货架的稳定性，及时发现潜在的安全隐患。
- 红外对管：用于检测仓库内是否有人入侵，提高安全性。
- MQ-2烟雾传感器：实时检测仓库内的烟雾浓度，预防火灾。
- DHT11温湿度传感器：准确测量仓库的温湿度值，确保存储环境适宜。
- 雨水传感器：检测仓库是否漏雨，及时采取措施避免水损。
- CO传感器：监测一氧化碳浓度，保障人员安全。
- CO2检测模块：检测二氧化碳浓度，优化仓库空气质量。
- 独立按键：用于切换显示界面和模式，设置各项参数的阈值。
- 供电电路：为整个系统提供稳定可靠的电源。
输出部分概述
输出部分由四种不同的设备组成，负责根据中控部分的指令执行相应的操作。具体包括：
- OLED显示屏：实时显示仓库环境的各项参数值和当前模式，包括设置的阈值以及漏水、稳定、红外、门磁等状态信息。
- 继电器：用于控制风扇和加湿器的开关，根据温湿度情况自动调节仓库环境。
- 蜂鸣器：当检测到温湿度、烟雾、CO、CO2等参数超过预设阈值时，触发报警，提醒管理人员及时处理。
- ECB02蓝牙模块：将采集到的各项数据通过蓝牙发送给手机，实现远程监控和控制功能，与独立按键具有相同的功能。
