编号：
T4142305C
设计简介：
本设计是基于51单片机的智能外卖柜，主要实现以下功能：
1.可通过直流电机控制开关门
2.可通过显示屏显示信息
3.可通过按键输入手机号码或者验证码
4.可通过当前温度判断外卖是否需要保温
5.具有继电器消毒与紫外灯消毒两种方式，取餐完毕可自由选择
6.可通过GSM模块发送验证码
电源： 5V
传感器：温度传感器（DS18B20）
显示屏：LCD1602
单片机：STC89C52
执行器：直流电机（MX1508驱动）、消毒灯、继电器
人机交互：矩阵按键
通信模块：GSM模块（SIM900A）
标签：STC89C52、LCD1602、DS18B20、MX1508、消毒灯、继电器、矩阵按键、SIM900A
题目扩展：智能储物柜、智能快递柜

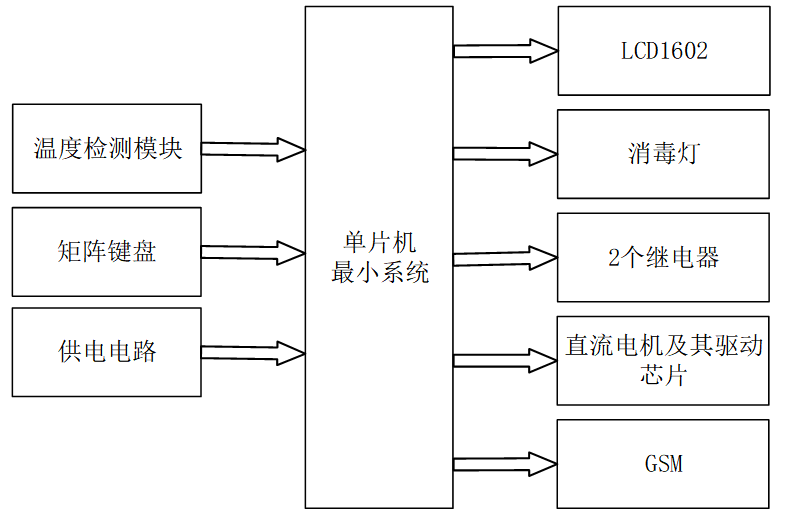

基于单片机的智能外卖柜：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述：
中控部分是智能外卖柜系统的核心，主要由STC89C52单片机构成。该单片机负责接收来自输入部分的数据，如温度值、用户通过矩阵键盘输入的信息等，并进行内部处理。处理后的数据将用于控制输出部分，如显示信息、控制电机开关门、启动消毒灯或加热器等。STC89C52单片机以其高性能、低功耗和易于编程的特点，成为本设计的理想选择。
输入部分概述：
-
温度检测模块：采用DS18B20温度传感器，用于实时监测外卖柜内的温度。该传感器具有高精度、低功耗和易于与单片机接口的特点，能够将检测到的温度值转换为数字信号，并发送给单片机进行处理。
-
矩阵键盘：作为用户输入的主要界面，矩阵键盘包含开箱键、消毒键、确认键、删除键和数字键等。用户可以通过按键输入手机号码或验证码，选择消毒模式等。矩阵键盘的设计使得输入部分更加紧凑且易于操作。
-
供电电路：为整个系统提供稳定的5V直流电源。供电电路的设计考虑了系统的功耗和稳定性，确保系统在各种环境下都能正常工作。
输出部分概述：
-
LCD1602显示屏：用于显示外卖柜的状态信息，如是否已满、外卖员输入信息界面、用户取外卖界面以及选择的消毒模式等。LCD1602显示屏具有清晰度高、功耗低和易于编程的特点，使得用户能够直观地了解外卖柜的当前状态。
-
消毒灯：采用紫外线消毒灯，用于对外卖进行消毒处理。当用户选择消毒模式后，单片机将控制消毒灯开启，杀灭外卖表面的细菌病毒。
-
继电器：本设计采用两个继电器，一个用于控制加热器进行保温处理，另一个用于控制继电器消毒模式（如通过继电器控制消毒灯的另一种工作状态或其他消毒设备）。继电器具有可靠性高、控制简单的特点，使得系统能够灵活地控制不同的输出设备。
-
MX1508直流电机及其驱动芯片：模拟外卖柜门的开关动作。当用户输入正确的验证码或手机号码后，单片机将控制直流电机驱动芯片MX1508，使电机转动并带动柜门开启。
-
SIM900 GSM模块：用于实现远程通信功能。当有快递员用于存外卖时，GSM模块将接收单片机发送的指令，并向用户手机发送验证码。这一功能使得用户能够方便地接收取餐信息，提高了系统的便捷性和安全性。
