基于单片机的智能鞋柜系统设计

首页      实物视频演示     设计说明书预览      答辩PPT预览

编号：

T4172305M

设计简介：

本设计是基于STM32的智能鞋柜系统，主要实现以下功能：

1.可通过温湿度传感器检测当前鞋柜温湿度
2.可通过显示屏显示并控制各项参数
3.系统可自动控制紫外灯与风扇的开关

电源： 5V
传感器：温湿度传感器（DHT11）
显示屏：TJC3224T124_011R_A02
单片机：STM32F103C8T6
执行器：风扇（N-Mos）、紫外灯（N-Mos）
人机交互：TJC3224T124_011R_A02

标签：STM32F103C8T6、TJC3224T124_011R_A02、DHT11、N-Mos

题目扩展：智能空调系统、智能排风扇系统

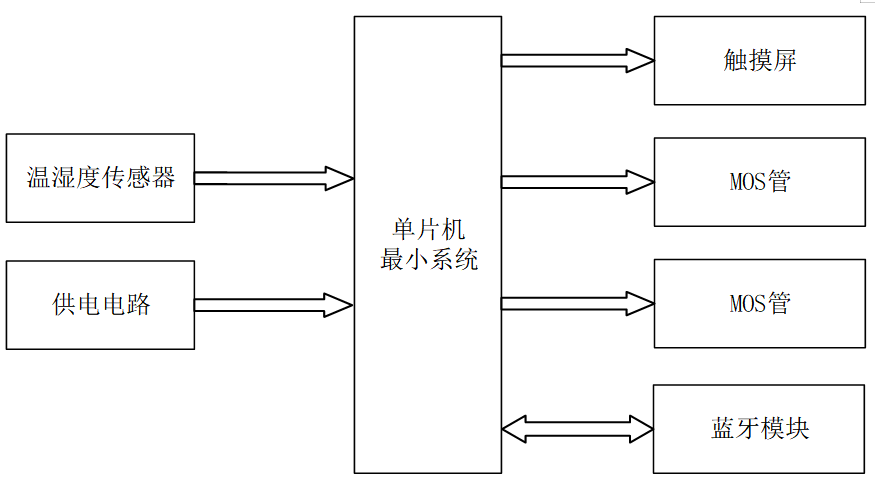

基于单片机的智能鞋柜系统设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分

中控部分以STM32F103C8T6单片机为核心，作为整个智能鞋柜系统的“大脑”。该单片机负责接收来自输入部分的各类数据，如温湿度传感器的读数，以及来自触摸屏的用户指令。单片机内部进行数据处理和逻辑判断，根据预设条件或用户设置，向输出部分发送控制指令，实现对风扇、紫外线灯等设备的智能调控。

输入部分

输入部分主要由两部分构成：

1. DHT11温湿度传感器：该传感器负责实时监测鞋柜内部的温湿度情况，并将数据发送给STM32单片机。通过精确测量，系统能够准确判断鞋柜内部环境是否适宜，为后续的智能调控提供依据。

2. 供电电路：供电电路为整个智能鞋柜系统提供稳定的5V直流电源，确保单片机、传感器、触摸屏等模块能够正常工作。

输出部分

输出部分同样包含四个关键组件：

1. 触摸屏：作为用户与智能鞋柜系统交互的界面，触摸屏能够直观显示当前的温湿度值，允许用户设置温湿度阈值，以及进行其他相关设置。其友好的人机交互设计，大大提升了用户的使用体验。

2. MOS管外接风扇：当单片机判断鞋柜内部湿度过高时，通过控制MOS管开启风扇，进行通风除湿，保持鞋柜内部环境的干燥。

3. MOS管外接紫外线灯：紫外线灯在单片机控制下，能够在需要时进行杀菌消毒，有效减少鞋柜内部的细菌滋生，保护用户健康。

4. 蓝牙模块：蓝牙模块作为智能鞋柜系统与手机端的通信桥梁，能够将实时监测到的温湿度数据上传至手机端，并允许用户通过手机进行远程设置和控制，进一步提升了系统的智能化水平。
