实物视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能门锁的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成，第一部分是人脸识别模块，用于检测人脸；第二部分是时钟模块，用于获取时间；第三部分是RFID卡片检测模块，通过该模块可检测门禁卡；第四部分是AS608指纹模块，通过该模块指纹解锁；第五部分是AT24C02存储模块，通过该模块存储管理员密码和开门密码等；第六部分是4*4矩型键盘，通过该键盘可切换界面、输入密码、修改密码、取消键、确认键、删除键和录入卡，进行指纹修改/删除/添加等；第七部分是供电电路，给整个系统进行供电。
输出由四部分组成，第一部分是OLED显示模块, 通过该模块可以显示密码状态、卡设置、输入密码等界面；第二部分是继电器，通过继电器控制是否开锁；第三部分是蜂鸣器，当门打开时，蜂鸣器响三声，当密码/指纹/门禁卡错误时，蜂鸣器报警；第四部分是4G模块，通过该模块连接手机，然后在手机上查看锁的状态和开锁，当解锁错误次数过多，发送短信。

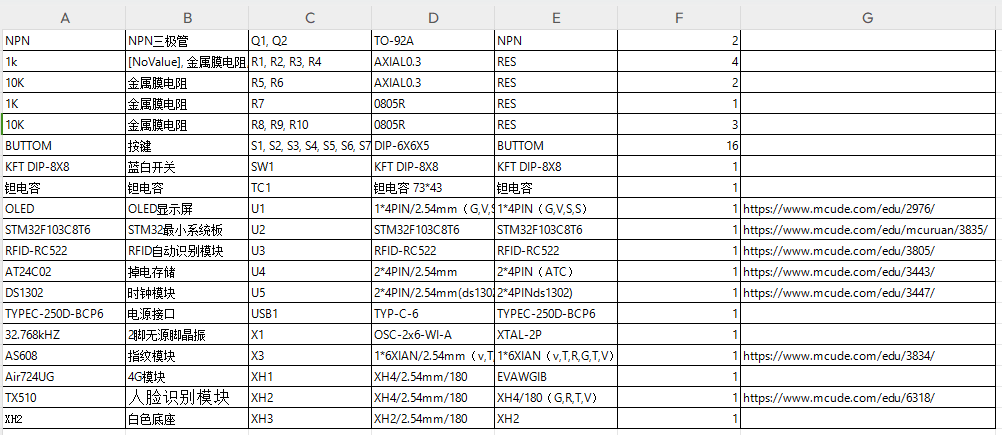

硬件清单：
