基于单片机的车辆防盗系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T4252309M

设计简介：

本设计是基于单片机的车辆防盗系统，主要实现以下功能：

通过震动传感器检测车辆状态
通过压力传感器检测压力信息，异常报警，发送短信
通过GPS模块获取车辆位置信息
通过人体热释电传感器感知是否有人，有人时led灯闪烁
通过按键设置布防切换

电源： 5V
传感器：震动传感器（SW-420）、人体热释电传感器（D203S）、压力传感器（HX711）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器，led灯
人机交互：独立按键，gps模块（NEO-6M），gsm模块（SIM900A）

标签：STM32、OLED12864、SW-420、D203S、HX711、SIM900A、NEO-6M

题目扩展：基于物联网的车辆防盗系统、基于单片机的车辆监控系统、基于GSM的车辆防盗系统

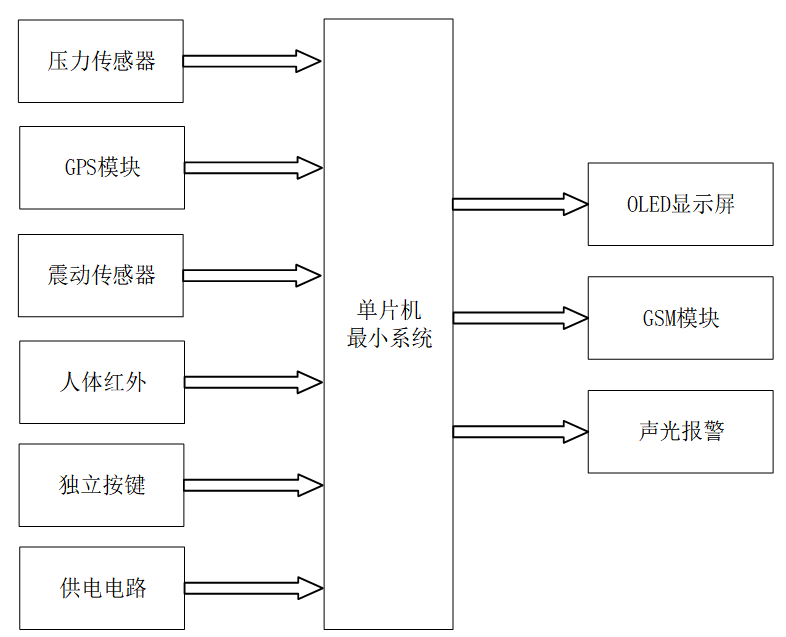

基于单片机的车辆防盗系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：
中控部分是本设计的核心，采用了STM32单片机作为控制器。它负责接收来自输入部分的各类数据，包括座位压力值、车辆位置、震动状态、人体红外检测结果、按键操作等。在接收到这些数据后，STM32单片机进行内部处理，根据预设的逻辑和算法判断当前车辆状态，并据此控制输出部分执行相应的操作。

输入部分：

• HX711称重模块：用于检测车辆座位上的压力值，判断是否有非法人员进入或异常物品放置。
• GPS模块：实时获取车辆的经纬度位置信息，为车主提供车辆定位服务。
• 震动传感器：检测车辆是否受到异常震动，判断是否有非法入侵行为。
• 人体红外模块：通过检测人体释放的红外辐射，判断车辆周围是否有人存在。
• 独立按键：提供用户交互界面，用于切换设置界面和模式、设置报警时间和消除报警等。
• 供电电路：为整个车辆防盗系统提供稳定、可靠的电源。

输出部分：

• OLED显示屏：显示车辆防盗系统的状态信息，包括当前模式、设置的报警时长、车辆位置（经纬度）等，提供直观的视觉反馈。
• GSM模块：在安防模式下，当检测到震动且压力值超过阈值时，自动发送报警短信至车主手机，实现远程报警功能。
• 蜂鸣器和LED：组成声光报警系统，在安防模式下检测到异常时，进行声光报警，提醒车主或周围人员注意。
