编号：

T4372309M

设计简介：

本设计是智能家居控制系统的设计与实现，主要实现以下功能：

通过温湿度传感器检测温湿度，温度过高风扇降温，湿度过低加湿
通过空气质量传感器检测空气质量，异常蜂鸣器报警
通过光敏电阻检测光照强度，光强过低自动补光
通过oled显示采集到的数据
通过按键设置阈值

电源： 5V
传感器：温湿度传感器（DHT11）、空气质量传感器（MQ-135）、光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器），加湿器（继电器），蜂鸣器，USB灯
人机交互：独立按键

标签：STM32、OLED12864、DHT11、MQ-135

题目扩展：基于物联网的智能家居控制系统、基于单片机的智能环境监测控制系统、基于物联网的智能教室环境监控系统

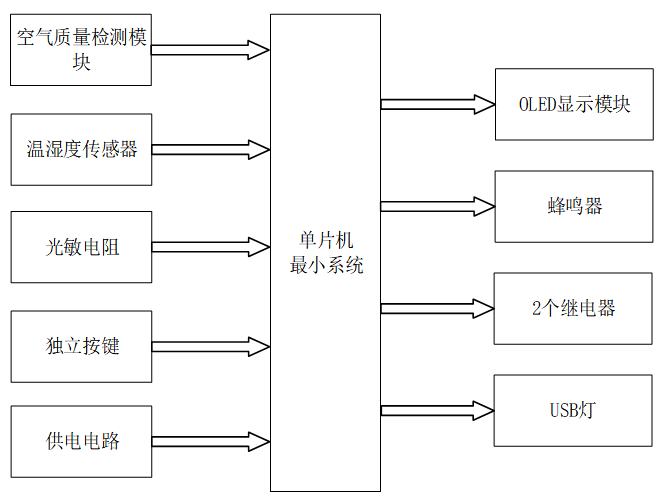

智能家居控制系统的设计与实现：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分分点概述：

1. 核心控制器：采用STM32单片机，负责接收、处理输入数据并发送控制信号。
2. 数据处理：对空气质量、温湿度、光照等数据进行实时处理，与预设阈值进行比较。
3. 系统协调：确保输入部分与输出部分之间的通信和数据传输准确无误，协调系统整体运行。

输入部分分点概述：

1. 空气质量检测：通过MQ-135传感器实时监测室内空气质量，提供空气质量数据。
2. 温湿度监测：利用DHT11传感器检测当前环境的温度和湿度，提供温湿度数据。
3. 光照获取：通过光敏电阻感知室内光照强度，提供光照数据。
4. 用户交互：独立按键允许用户切换显示界面、设置各项参数的阈值。
5. 电源供应：供电电路为整个系统提供稳定、可靠的电源。

输出部分分点概述：

1. 数据显示：OLED显示模块实时显示监测数据和用户设置的参数阈值。
2. 报警提示：蜂鸣器在检测到环境参数异常时发出报警声，提醒用户注意。
3. 环境调节：
   • 继电器（喷淋）：根据需求控制喷淋系统的开关。
   • 风扇控制继电器：在温度过高时控制风扇开启，进行降温。
   • 加湿器控制继电器：在湿度不足时控制加湿器开启，进行加湿。
4. 照明补充：USB灯在光照不足时亮起，提供额外的照明。
