基于单片机的室内空气质量检测控制系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T4502309M

设计简介：

本设计是基于单片机的室内空气质量检测控制系统，主要实现以下功能：

通过温湿度传感器检测温湿度
通过可燃气体传感器检测可燃气体
通过甲醛传感器检测甲醛
通过oled显示采集到的数据
通过按键设置阈值，超过阈值报警语音提醒，并且有对应的降温，加湿，通风措施
通过蓝牙模块连接手机，实现无线监控

电源： 5V
传感器：温湿度传感器（DHT11）、可燃气体传感器（MQ-4）、甲醛传感器（KQ-2801）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器），加湿器（继电器），蜂鸣器，语音模块（SU-03T）
人机交互：独立按键，蓝牙模块（ECB02）

标签：STM32、OLED12864、DHT11、MQ-4、KQ-2801、SU-03T、ECB02

题目扩展：基于物联网的室内空气质量检测控制系统、基于单片机的车内空气质量检测系统、智能排风扇系统

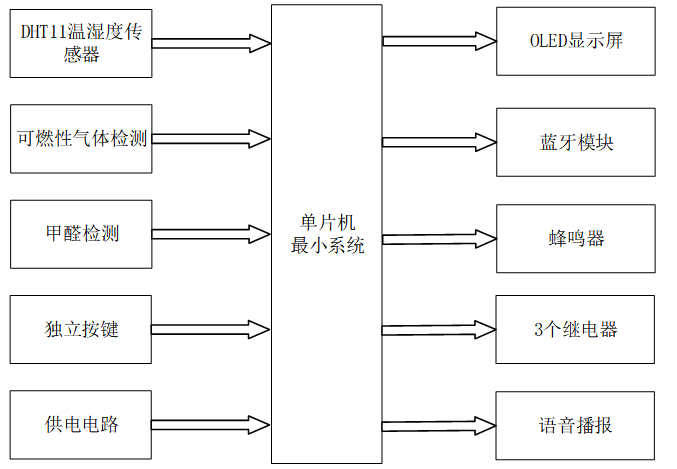

基于单片机的室内空气质量检测控制系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分

本设计的中控核心采用了STM32单片机。作为整个系统的“大脑”，STM32单片机负责接收来自输入部分的数据，包括温湿度、可燃性气体浓度、甲醛浓度等环境参数，以及用户通过独立按键设置的阈值。单片机内部进行数据处理与分析，判断当前环境状态是否超出预设的安全范围。根据分析结果，单片机向输出部分发送控制指令，以调整室内环境参数或触发报警机制。

输入部分

输入部分由五个关键模块组成：

1. DHT11温湿度传感器：实时监测并传输室内环境的温湿度数据。
2. MQ-4可燃性气体检测模块：检测室内可燃性气体的浓度，确保安全。
3. MQ-135气体检测模块：专门用于检测空气中的甲醛含量，关注室内空气质量。
4. 独立按键：提供用户界面，允许用户切换显示界面、设置环境参数的阈值。
5. 供电电路：为整个系统提供稳定可靠的5V电源。

输出部分

输出部分同样包含五个主要组件：

1. OLED显示屏：直观显示当前环境的温湿度、可燃性气体浓度、甲醛浓度等测量值，以及用户设置的阈值信息。
2. 蓝牙模块：实现与智能手机的无线连接，上传环境数据至手机APP，方便用户远程监控。
3. 蜂鸣器：当检测到环境参数异常时，发出声音报警，提醒用户注意。
4. 继电器：共三个，分别控制降温风扇、通风设备和加湿器，根据环境需求自动调整。
5. SU-03T语音播报模块：在环境参数异常时，进行语音提示，明确告知用户哪项参数超标，增强系统的交互性和实用性。
