实物视频演示：
软件安装：
资料预览

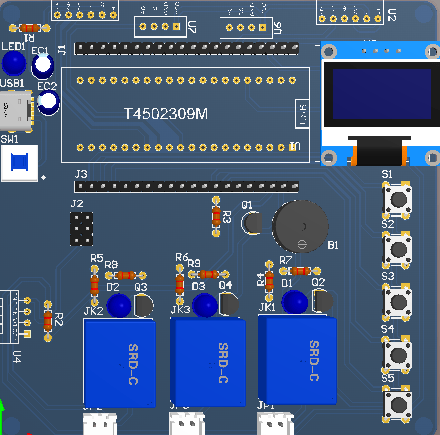

效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的室内空气质量检测控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是DHT11温湿度传感器，用于检测当前环境的温湿度值；第二部分是MQ-4可燃性气体检测，用于检测可燃性气体浓度值；第三部分是MQ-135气体检测模块，用于检测空气甲醛情况；第四部分是独立按键，用于切换界面、设置温湿度、甲醛和可燃性气体阈值；第五部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是OLED显示屏，用于显示获取的测量值，和设置阈值；第二部分是蓝牙模块，主要将获取的数据上传至手机；第三部分是蜂鸣器，当温湿度/可燃气体/甲醛值异常，蜂鸣器报警；第四部分是3个继电器，分别用于降温、通风和加湿；最后是SU-03T语音播报，当温湿度/可燃气体/甲醛值异常，进行语音提示。
硬件清单：
