基于单片机的社区鼠害监测及统计系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T4922309M

设计简介：

本设计是基于单片机的社区鼠害监测及统计系统，主要实现以下功能：

通过震动传感器检测老鼠情况，异常情况蜂鸣器报警，通过GSM模块发送异常短信
通过按键设置异常情况触发次数
通过oled显示异常情况等
通过蓝牙模块连接手机，实现远程监控

电源： 5V
传感器：震动传感器（SW-420）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器
人机交互：独立按键，蓝牙模块（ECB02）,GSM模块（SIM900A）

标签：STM32、OLED12864、ECB02、SW-420

题目扩展：基于物联网的社区鼠害监测及统计系统、基于单片机的智能动物监测及统计系统、基于物联网的智能鼠害监测及统计系统

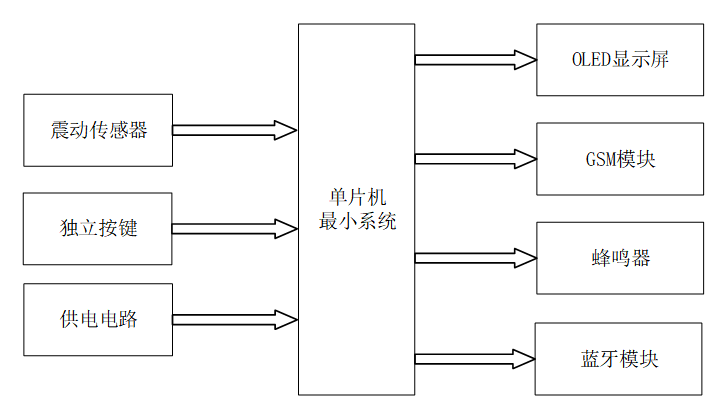

基于单片机的社区鼠害监测及统计系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：
本设计的核心控制器采用了STM32单片机。作为整个系统的“大脑”，STM32单片机负责接收来自输入部分的数据，如震动传感器的震动值、独立按键的设置指令等。经过内部处理，单片机能够判断当前是否有鼠害活动，并根据需要控制输出部分的动作，如更新OLED显示屏、发送报警短信、启动蜂鸣器报警或通过蓝牙发送数据至手机端。

输入部分：

1. 震动传感器：用于实时监测社区内的震动情况，当检测到异常的震动值时，表明可能有鼠害活动。
2. 独立按键：提供用户交互界面，用于切换设置界面和设置触发鼠害只数的阈值。用户可以通过按键调整系统的灵敏度，以适应不同的监测需求。
3. 供电电路：为整个系统提供稳定的电源供应，确保系统能够持续、稳定地工作。

输出部分：

1. OLED显示屏：用于显示系统名称、当前的鼠害情况以及用户设置的鼠害触发只数。通过直观的界面，用户可以方便地了解系统的运行状态。
2. GSM模块：当震动传感器检测到的震动值超过预设的最大值时，GSM模块会发送报警短信至预设的手机号码，实现远程报警功能。
3. 蜂鸣器：在检测到鼠害异常情况时，蜂鸣器会发出警报声，提醒用户注意。
4. 蓝牙模块：通过蓝牙技术，将监测到的鼠害信息发送至用户的手机端，实现远程监控和数据查询功能。用户可以随时随地通过手机APP查看系统的实时数据和历史记录。
