基于单片机的家居安防设计与实现

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T5122309M

设计简介：

本设计是基于单片机的家居安防设计与实现，主要实现以下功能：

通过温湿度传感器检测温湿度，超过温度阈值自动打开风扇降温
通过光敏电阻检测光照强度，自动开关灯
通过烟雾传感器检测烟雾值，超过阈值打开风扇
通过霍尔传感器检测防盗情况，异常报警
通过人体热释电传感器感知是否有人
通过OLED显示温湿度，光强，烟雾等信息
通过按键设置阈值
通过wifi模块连接手机app，实现远程监控

电源： 5V
传感器：温湿度传感器（DHT11）、人体热释电传感器（D203S）、火焰传感器（Fiying）、烟雾传感器（MQ-2）、光敏电阻、霍尔传感器（3144E）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器），蜂鸣器
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、DHT11、3144E、D203S、Fiying、MQ-2、ESP8266

题目扩展：基于物联网的家居安防设计与实现、基于单片机的智能安防设计与实现、基于单片机的智能排风扇系统

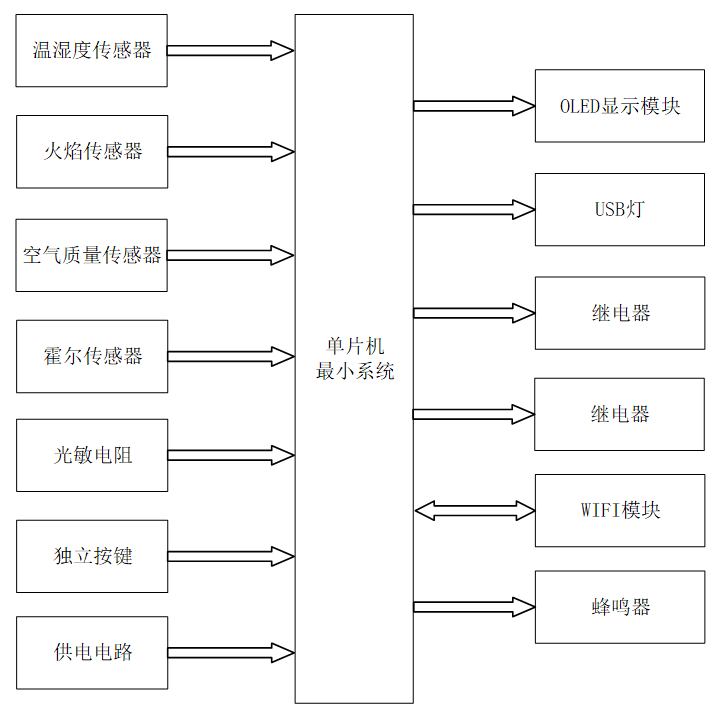

基于单片机的家居安防设计与实现：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

• 核心控制器：采用STM32单片机，作为整个家居安防系统的“大脑”。
• 主要功能：负责接收来自输入部分的各种传感器数据，进行内部处理与逻辑判断，然后根据判断结果控制输出部分的执行器进行相应的操作。

输入部分：

• 温湿度传感器：实时检测家庭环境中的温度和湿度值，为系统提供环境参数。
• 火焰传感器：用于监测是否有火焰存在，及时发现火灾隐患。
• 空气质量传感器：检测室内空气质量，如PM2.5、有害气体浓度等，保障居住健康。
• 霍尔传感器：安装在门窗等位置，用于检测门窗是否关闭，实现防盗监测。
• 光敏电阻：感知室内光照强度，为系统提供光照参数，控制照明设备。
• 独立按键：提供用户界面，用于切换显示界面、设置温度/烟雾/光照等参数的阈值。
• 供电电路：为整个系统提供稳定可靠的电源，确保系统正常运行。

输出部分：

• OLED显示模块：直观显示当前环境参数、报警信息及用户设置的阈值等。
• USB灯：根据光敏电阻检测到的光照强度，自动或手动控制照明。
• 继电器：两个继电器分别控制降温设备（如风扇）和通风设备，根据温湿度传感器数据自动调节。
• WIFI模块：实现系统与手机APP的远程通信，上传数据并允许用户远程设置阈值。
• 蜂鸣器：在检测到火灾、防盗异常或环境参数超过阈值时发出报警声，提醒用户注意。
