RFID的智能仓库管理系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览



编号:

T5252309M

设计简介:

本设计是RFID的智能仓库管理系统,主要实现以下功能:

通过RFID模块将货物名称,数量信息存入卡中(三个)
通过刷卡,然后按键选择出库或者入库,通过压力传感器确定重量,完成出入库
通过温湿度模块检测温湿度,当温湿度异常,进行报警
通过烟雾传感器检测烟雾,超过阈值报警
通过人体热释电传感器感知是否有人,有人报警
通过oled显示温湿度,时间等信息
通过按键设置阈值,控制出入库
通过WiFi模块可以远程登录查询数据(WiFi),包括货物名称,数量,温湿度等

电源: 5V
传感器:温湿度传感器(DHT11)、人体热释电传感器(D203S)、烟雾传感器(MQ-2)、压力传感器(HX711)
显示屏:OLED12864
单片机:STM32F103C8T6
执行器:蜂鸣器
人机交互:独立按键,WiFi模块(ESP8266),RFID模块(RC522)

标签:STM32、OLED12864、DHT11、D203S、HX711、MQ-2、ESP8266,RC522

题目扩展:智能快递管理系统,库存管理系统、智能环境监测系统



RFID的智能仓库管理系统

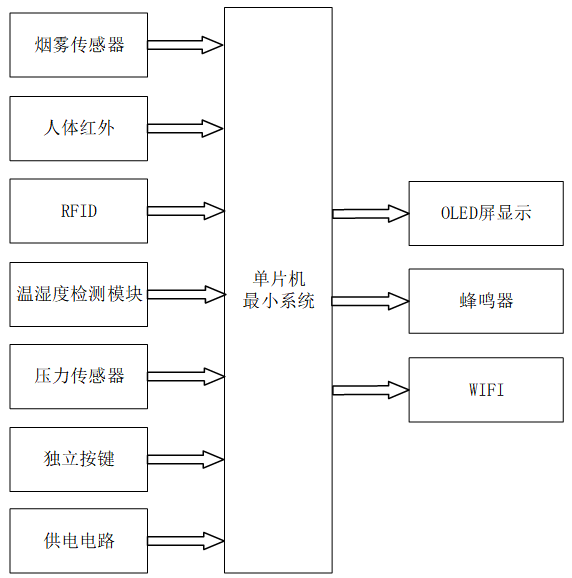

RFID的智能仓库管理系统:中控部分、输入部分和输出部分。下面分别对这三部分进行概述:

中控部分:
以STM32F103C8T6单片机为核心,作为整个智能仓库管理系统的“大脑”。它负责接收来自输入部分的各类传感器数据和按键指令,经过内部程序处理,根据预设逻辑控制输出部分的响应,如显示信息、触发报警或传输数据至云端。

输入部分:

  1. 烟雾传感器:实时检测仓库内的烟雾浓度,为火灾预警提供关键数据。
  2. 人体红外传感器:监测仓库区域是否有人员活动,用于安防监控。
  3. RFID模块:扫描仓库出入库卡,快速读取货物信息,实现自动化管理。
  4. DHT11温湿度检测模块:精确测量仓库内的温度和湿度,确保存储环境适宜。
  5. 压力传感器:测量入库或出库商品的重量,为库存管理提供准确数据。
  6. 独立按键:提供用户界面交互,支持界面切换、时间校准、温湿度阈值设置、出入库管理、配网等操作。
  7. 供电电路:为整个系统提供稳定可靠的电源供应。

输出部分:

  1. OLED显示屏:直观显示配网二维码、当前温湿度、出库/入库确认界面、温湿度阈值设置等信息,便于用户监控和管理。
  2. 蜂鸣器:在温度/湿度/烟雾超过预设阈值或安防模式下检测到人员时,发出报警声,提醒管理人员采取相应措施。
  3. WIFI模块:将检测到的温湿度数据、货物余量等信息实时传输至云端,实现远程监控和数据管理。
