首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览

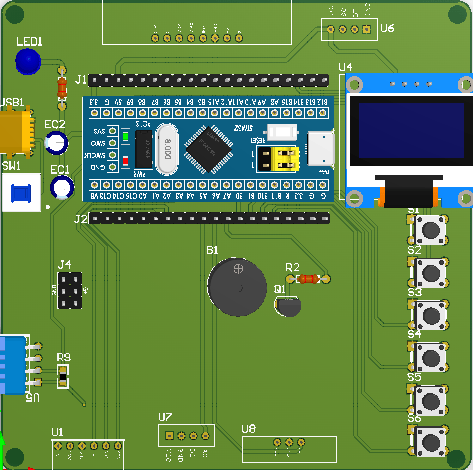

效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32F103C8T6单片机为核心控制器，加上其他的模块一起组成基于RFID的智能仓库管理系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C8T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成，第一部分是烟雾传感器，用于检测烟雾浓度；第二部分是人体红外，用于检测是否有人；第三部分是RFID用于仓库出入仓库卡扫描；第四部分是DHT11温湿度检测模块，用于检测仓库内的温湿度；第五部分是压力传感器，用于检测入库出库的商品重量；第六部分是独立按键，用于切换界面、校时、设置温湿度阈值、出入库管理、配网等；第七部分是供电电路给整个系统供电。输出由三部分组成，第一部分是OLED显示屏，显示配网二维码、温湿度、出库/入库和确认刷卡界面，其他界面显示设置的温湿度阈值等；第二部分是蜂鸣器，若温度/湿度/烟雾超过阈值或安防模式检测到人，蜂鸣器报警；第三部分是WIFI用于将检测到的温湿度、货物余量传到云端。
硬件清单：
