本设计是基于STM32的恒温箱控制系统，主要实现以下功能：
1、可通过温度传感器监测温度
2、可以通过按键设置温度阈值
3、通过加热片实现加热，风扇实现降温
4、WiFi连接手机，远程检测和控制
5、采用12V电压供电，采用恒温箱模型
电源： 12V
传感器：热敏电阻（NTC B3950）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热器（N-Mos）、散热器（N-Mos）
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）
标签：STM32F103C8T6、OLED12864、NTC B3950、N-Mos、加热器、散热器、独立按键、ESP8266-12F
题目扩展：基于单片机的智能空调系统设计，基于单片机温度控制系统，基于单片机的恒温孵化器

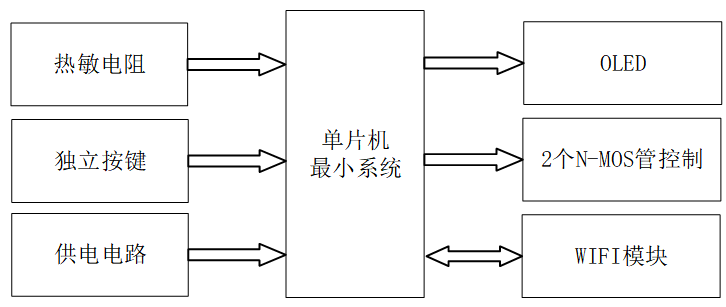

基于PID的恒温箱控制系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分：
中控部分是本设计的核心，采用了STM32F103C8T6单片机。作为整个恒温箱控制系统的“大脑”，它负责接收来自输入部分的各类数据，包括通过热敏电阻获取的温度信息、独立按键设置的目标温度阈值等。在接收到这些数据后，STM32F103C8T6单片机利用内置的PID（比例-积分-微分）控制算法对这些数据进行分析和处理，以计算出最合适的控制策略。然后，根据计算结果，单片机通过控制输出部分的执行器来实现对恒温箱温度的精确调节。
输入部分：
-
热敏电阻：作为温度传感器，热敏电阻能够实时检测恒温箱内的温度，并将温度信息转换为电信号传输给STM32F103C8T6单片机。这样，单片机就能实时掌握恒温箱内的温度状况，为后续的温度控制提供依据。
-
独立按键：独立按键用于用户与恒温箱控制系统的交互。用户可以通过按键切换设置界面，设置并调整恒温箱的目标温度阈值。这些设置信息同样会被传输给STM32F103C8T6单片机，以便单片机根据用户的指令进行温度控制。
-
供电电路：供电电路是整个系统的能量来源，它负责为STM32F103C8T6单片机、热敏电阻、独立按键、OLED显示屏、N-MOS管控制以及WIFI模块等提供稳定的12V电压供电。
输出部分：
-
OLED显示屏：OLED显示屏用于实时显示恒温箱内的当前温度以及用户设置的目标温度阈值。这样，用户就能直观地了解恒温箱的运行状态，并根据需要调整温度设置。
-
N-MOS管控制：两个N-MOS管分别用于控制加热器和制冷器的运行。STM32F103C8T6单片机根据PID控制算法的计算结果，通过控制N-MOS管的通断来调节加热器和制冷器的功率，从而实现对恒温箱温度的精确控制。
-
WIFI模块：WIFI模块用于实现恒温箱控制系统的远程监控和控制。它能够将恒温箱内的实时温度信息上传至云端服务器或用户的手机APP上，同时允许用户通过手机APP远程设置和调整恒温箱的目标温度阈值。这样，用户就能随时随地掌握恒温箱的运行状态并进行控制。
