基于单片机的智能停车场系统设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T5502305M

设计简介：

本设计是基于STM32的智能停车场系统，主要实现以下功能：

1、进停车场，可以通过摄像头识别车牌号，识别成功后语音播报，并通过步进电机打开闸门
2、出停车场，可以显示停车时长，并通过语音播报价格
3、可以实现扫码支付（扫码支付只是模拟功能，不能实现真实扣费），支付成功后打开闸门，并且语音播报
4、显示屏可以显示当前时间，车牌，停车时长，停车费用以及停车位空闲状况

电源： 5V
传感器：车牌识别传感器（K210）、扫码枪（EM2000X）、红外对管
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：步进电机（ULN2003A）
人机交互：独立按键

标签：STM32、OLED12864、K210，ULN2003A，EM2000X，DS1302，TTS

题目扩展：基于单片机的停车场收费系统、无人停车场管理系统、人脸识别系统

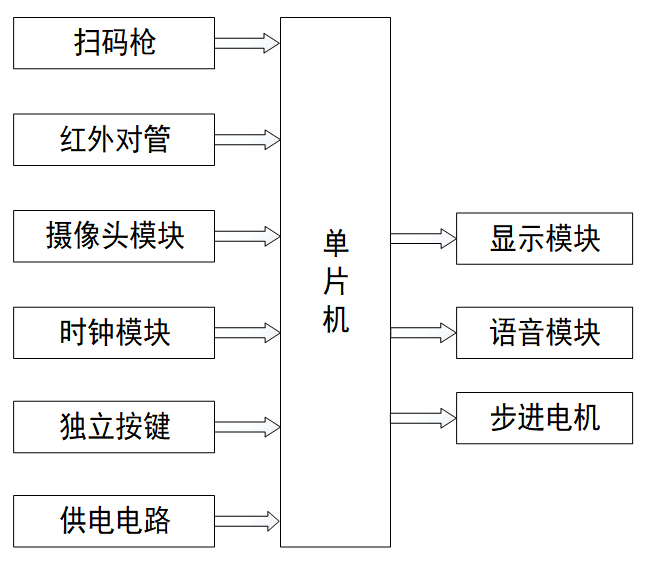

基于单片机的智能停车场系统设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

中控部分是智能停车场系统的核心，采用了STM32单片机作为主控制器。其主要职责是接收来自输入部分的各种数据，如扫码支付信息、车辆进出信号、车牌识别结果、时间信息等，并在内部进行数据处理和逻辑判断。根据处理结果，中控部分会向输出部分发送控制指令，如显示信息、语音提示、控制步进电机开关等。STM32单片机凭借其强大的处理能力和丰富的外设接口，能够高效地协调各个模块的工作，确保整个系统的稳定运行。

输入部分概述：

1. 扫码枪：用于扫描用户提供的二维码，模拟支付停车费的过程。扫码枪将扫描到的信息传输给STM32单片机，以便进行支付验证和后续处理。

2. 红外对管：安装在停车场进出口，用于检测车辆的进出状态。当车辆通过时，红外对管会发送信号给单片机，触发车牌识别或计费流程。

3. 摄像头模块：用于捕捉车辆的车牌图像，并通过车牌识别算法提取车牌信息。摄像头模块将识别结果发送给单片机，用于后续的停车管理和计费。

4. DS1302时钟模块：提供准确的时间信息，用于记录车辆进入停车场的时间，并存储在IC卡中。时间信息对于计算停车时长和费用至关重要。

5. 独立按键：提供用户交互界面，用于切换显示界面、设置时间、手动控制步进电机抬杆或降杆等操作。

6. 供电电路：为整个系统提供稳定的电源供应，确保各个模块能够正常工作。

输出部分概述：

1. 显示模块：采用OLED12864显示屏，用于显示车牌号、省份、停车时间、停车位状态、收费金额等信息。显示模块提供直观的视觉反馈，方便用户了解停车情况。

2. 语音模块：通过TTS（Text To Speech）技术，将文字信息转换为语音提示。语音模块用于播报车牌号、停车费用、支付成功等提示信息，提高用户体验。

3. 步进电机：模拟停车场栏杆的开关动作。根据单片机的控制指令，步进电机可以实现抬杆或降杆操作，控制车辆的进出。
