基于stm32云平台的水质监控系统设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T5722302M

设计简介：

本设计是基于STM32的水质检测系统，主要实现以下功能：

1.实时监测温度值，PH值，电导率
2.可通过按键设置PH值上下限，电导率的阈值
3.通过4G连接阿里云，在APP上实时查看数据
4.当PH值不在设置的上下限之间，或电导率大于阈值，蜂鸣器报警
5.可通过语音模块输出当前的实时温度值，PH值，电导率

电源： 5V
传感器：温度传感器（DS18B20）、PH传感器（ph0-14）、电导率传感器（TDS BOARD）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器、语音模块（SU-03T）
人机交互：独立按键
通信模块：ML307R

标签：STM32F103C8T6、OLED12864、DS18B20、ph0-14、TDS BOARD、有源蜂鸣器独立按键、ML307R、SU-03T

题目扩展：智能鱼缸、水位监测系统

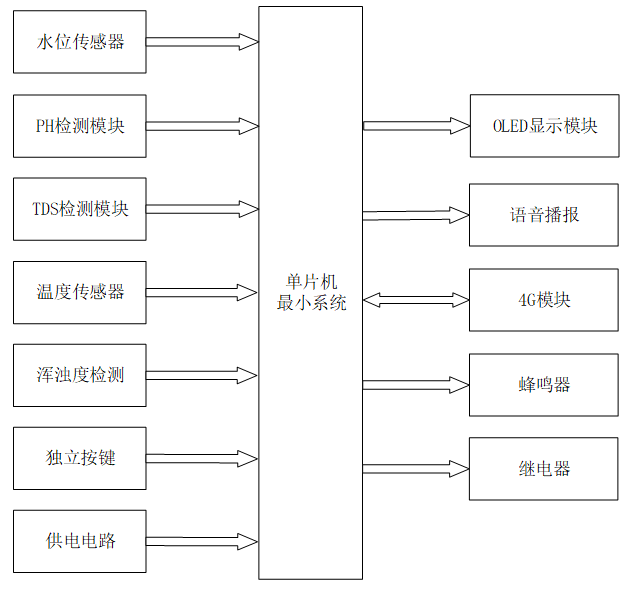

基于stm32云平台的水质监控系统设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分

概述：中控部分是系统的核心，采用STM32单片机作为控制器。

简要描述：

• 主要功能：获取输入部分的数据，包括水位、PH值、TDS值、温度、浑浊度等，经过内部处理（如数据转换、阈值判断等），然后控制输出部分进行相应的操作。
• 数据处理：对输入的数据进行滤波、校准等处理，以提高数据的准确性和可靠性。
• 通信能力：具备与云平台通信的能力，通过4G模块将数据传输至云平台，实现远程监控和设置。

输入部分

概述：输入部分由多个传感器和模块组成，用于获取水质的各种参数。

简要描述：

1. 水位传感器：检测当前水位值，为系统提供水位信息。
2. PH检测模块：测量水的PH值，反映水的酸碱度。
3. TDS检测模块：检测可溶解性电解质的含量，反映水的纯净度。
4. DS18B20温度传感器：测量水的温度值，为系统提供温度信息。
5. 浑浊度检测模块：检测水的浑浊度，反映水中悬浮物的多少。
6. 独立按键：用于切换界面、开关报警和语音、设置各项参数的阈值等。
7. 供电电路：为整个系统提供稳定的电源，确保系统正常工作。

输出部分

概述：输出部分由多个显示和报警模块组成，用于展示数据和发出报警信号。

简要描述：

1. OLED显示屏：显示TDS、浑浊度、PH、水位、水温值及阈值等信息，方便用户查看。
2. SU-03T语音播报：进行语音播报各项数据值，为用户提供听觉上的信息提示。
3. 4G模块：通过该模块将数据传输至云平台，实现远程监控和设置功能。
4. 蜂鸣器：当各项参数值异常时（如超过或低于设定的阈值），蜂鸣器发出报警声，提醒用户注意。
5. 继电器：当水温小于设定的水温阈值时，继电器控制加热设备启动，进行加热操作。
