首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

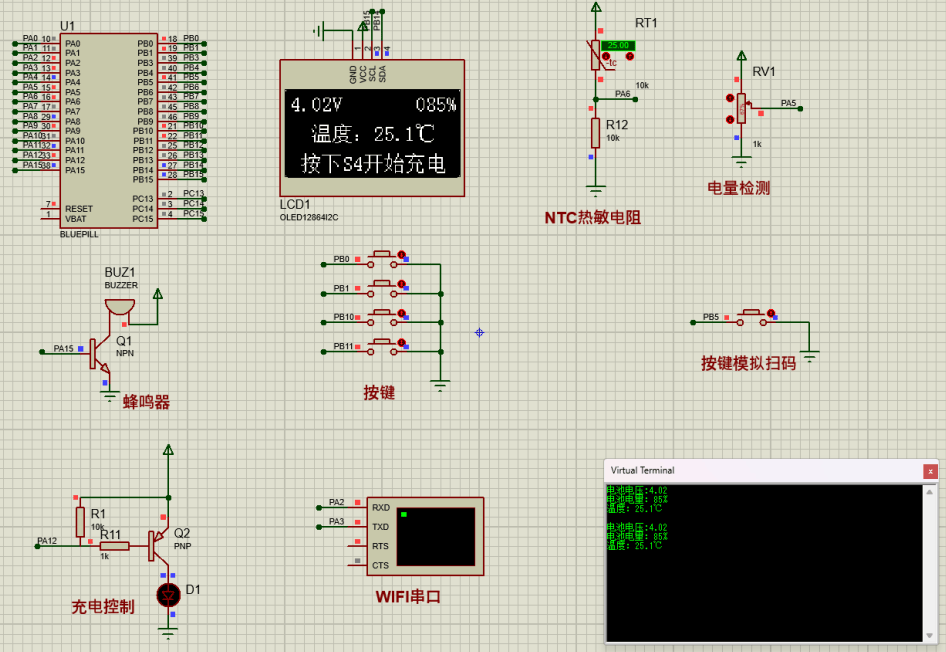

原理图：
软件设计流程：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于单片机的智能充电桩的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是充电模块，用于给汽车充电；第二部分是热敏电阻，用于获取温度值；第三部分是二维码扫码枪，用于扫码支付；第四部分是独立按键，用于切换模式，设置充电时间和充电电量，设置温度和电压阈值，并显示需要的金额等；第五部分是供电电路，给整个系统供电；第五部分是电池，用于充电。输出由四部分组成，第一部分是OLED显示屏，显示温度，电压以及电量，各模式界面等；第二部分是MOS管控制输出，开关充电；第三部分是蜂鸣器，测得温度过高或电压过高，蜂鸣器进行报警；最后一部分是WIFI模块，上传获取的充电状态、电压和电量至手机，通过后台监测数据，以及设置单价，设置温度和电压阈值等。
硬件清单：
