基于单片机的海洋环境监测系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T4432310M

设计简介：

本设计是基于单片机的海洋环境监测系统，主要实现以下功能：

通过温度传感器检测温度
通过水位传感器检测水位
通过PH传感器检测ph值
通过CO2传感器检测CO2
通过浑浊度传感器检测浑浊度
通过水流量传感器检测流速
通过光敏电阻检测光照强度
通过电导率传感器检测TDS值
通过GPS模块进行定位，获取经纬度
通过OLED显示屏显示检测到的数值
通过按键设置阈值，超过阈值蜂鸣器报警
通过蓝牙模块与手机进行通信

电源： 5V
传感器：温度传感器（DS18B20）、水位传感器（Water Sensor）、PH传感器（ph0-14 pH）、CO2传感器（KQ-2801）、浑浊度传感器、水流量传感器（YF-S401）、光敏电阻、电导率传感器（TDS）、GPS模块（NEO-7M）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器
人机交互：独立按键、蓝牙模块（ECB02）

标签：STM32、OLED12864、DS18B20、Water Sensor、ph0-14 pH、KQ-2801、YF-S401、TDS、NEO-7M、ECB02

题目扩展：基于单片机的河流环境监测系统、基于物联网的农田环境监测系统、基于物联网的海洋环境监测系统

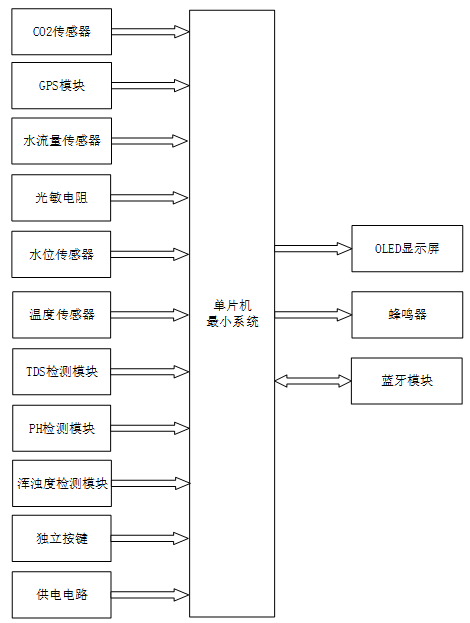

基于单片机的海洋环境监测系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

中控部分是本设计的核心，采用了STM32单片机。它负责接收来自输入部分的各类传感器数据，如CO2浓度、经纬度、水流量、光照强度、水位、温度、电导率（TDS）、PH值、浑浊度等。单片机内部对数据进行处理和分析，根据预设的逻辑和算法判断海洋环境状态，并据此控制输出部分进行相应的操作。

输入部分：

1. CO2传感器：用于实时检测海洋环境中的CO2浓度。
2. GPS模块：提供当前的经纬度信息，帮助定位海洋监测点的位置。
3. 水流量传感器：检测水体的流动速度，反映海洋环境的动态变化。
4. 光敏电阻：测量光照强度，评估海洋环境的光照条件。
5. 水位传感器：实时监测水位变化，为海洋灾害预警提供数据支持。
6. 温度传感器：检测海洋环境的温度，反映海洋的热力状态。
7. TDS检测模块：检测水的电导率，评估水质的纯净度和盐分含量。
8. PH检测模块：测量水的酸碱度，了解海洋环境的酸碱平衡。
9. 浑浊度检测模块：检测水的浑浊程度，反映水质的清澈度。
10. 独立按键：用于用户交互，如切换显示界面、设置各类参数的阈值等。
11. 供电电路：为整个系统提供稳定的电源，确保系统的正常运行。

输出部分：

1. OLED显示屏：直观显示海洋环境的各类参数，包括系统名称、经纬度、温度、PH值、电导率、水位、CO2浓度、光照强度、浑浊度及其阈值等，方便用户查看和分析。
2. 蜂鸣器：当检测到某个或多个参数异常时，蜂鸣器会发出报警声，提醒用户注意并采取相应的措施。
3. 蓝牙模块：将采集到的数据上传至云平台，实现数据的远程存储和分析。同时，用户也可以通过蓝牙模块与系统进行交互，如设置参数阈值等，实现与按键相同的功能。
