仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

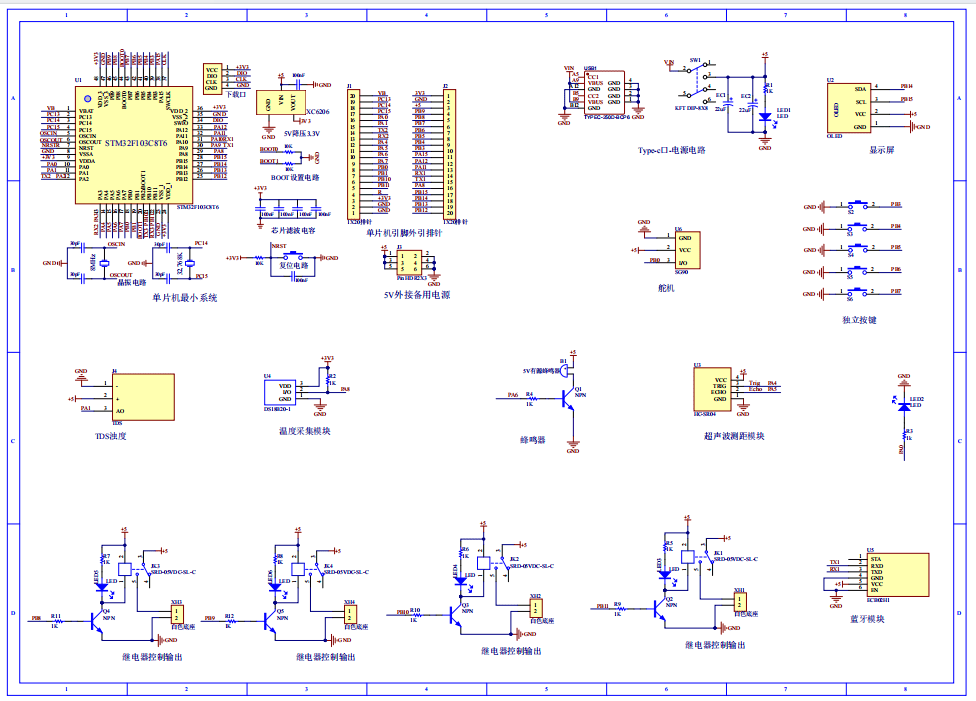

原理图：
软件设计流程：
系统框图：
本设计以STM32F103C6T6单片机为核心控制器，加上其他的模块一起组成基于单片机的智能鱼缸的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C6T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是超声波测距模块，通过该模块检测当前的水位。。第二部分是水质检测模块，通过该模块检测当前水浑浊度和温度。第三部分是独立按键模块，该模块用于设置温度阈值、设置水位阈值、设置浑浊度阈值、设置喂食时间、充氧和开关灯等。第四部分是供电电路给整个系统供电。输出由五部分组成，第一部分是OLED显示模块，显示当前的温度、水位、浑浊度和设置的阈值。第二部分是舵机，用于模拟喂食。第三部分是四个继电器，当温度不在设置的阈值内，加热继电器打开/关闭；当浑浊度不在设置的阈值，抽水继电器和上水继电器打开；当水位低于水位阈值，上水继电器打开。第四部分是LED灯，手动开关照明。第五部分是ECB02蓝牙模块，用于显示当前检测到的数据，设置阈值。

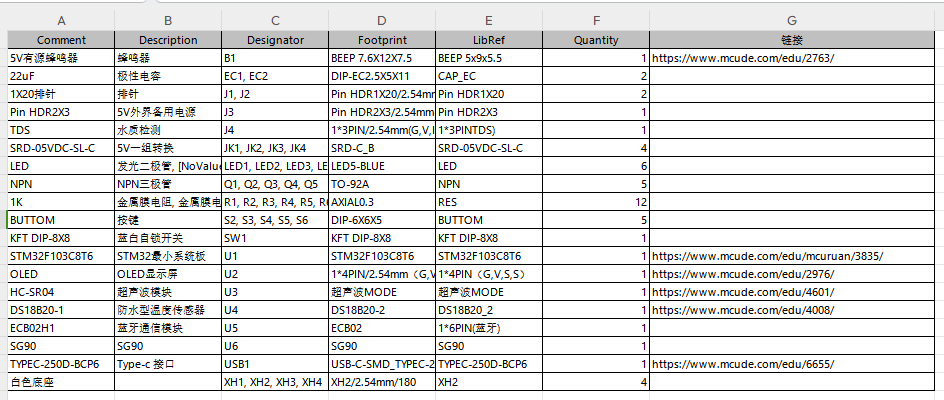

硬件清单：
