仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

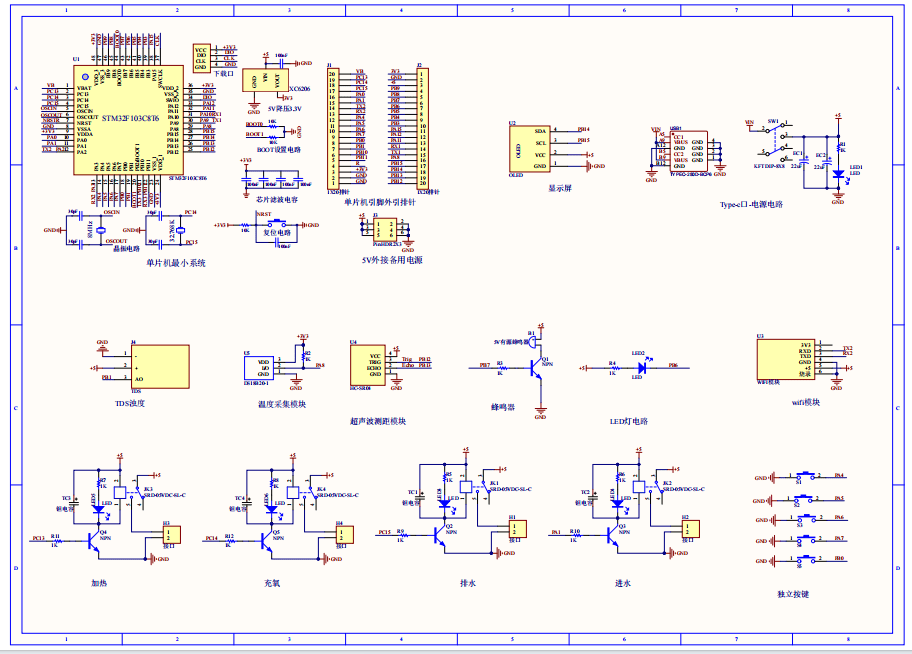

原理图：
软件设计流程：
系统框图：
本设计以STM32F103C6T6单片机为核心控制器，加上其他的模块一起组成基于单片机的智能鱼缸的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C6T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是水质水温检测模块，用来检测当前鱼缸的水温和水质。第二部分是MOED超声波检测模块，通过该模块检测当前水位高度。第三部分是独立按键模块，通过五个独立按键进行切换模式、设置温度、水位、水质阈值。第四部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是OLED显示模块, 显示温度、水位、水质、鱼缸高度的值。第二部分是四个SRD-05继电器分别是充氧继电器，用来充氧；排水继电器，用来排水；进水继电器，用来上水；加热继电器，用于当温度小于设置的阈值时加热。第三部分是LED灯，当光照较暗时用于照亮。第四部分是WIFI模块，用于显示测量的阈值也可以控制灯灯的开关和充氧。

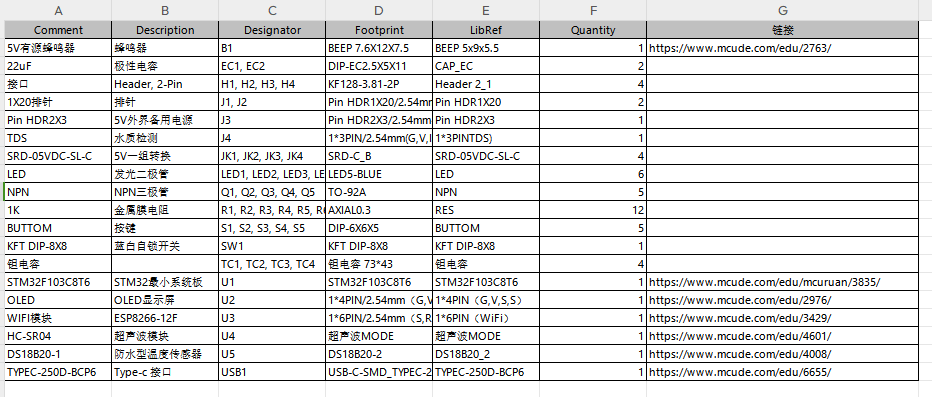

硬件清单：
