编号：
T0052203M-SW
设计简介：
本设计是基于STM32的商用厨房监控系统，主要实现以下功能：
1.通过OLED显示温度、烟雾浓度、燃气浓度及其阈值等内容；
2.通过RFID进行供电或供气
3.温度大于温度阈值且烟雾浓度大于烟雾浓度阈值，模拟发生火灾，进行声光报警，水泵继电器打开；
4.燃气浓度大于燃气浓度阈值，进行声光报警，风扇继电器打开；
5.通过WIFI将数据发送给手机，也可以通过手机设置阈值；
标签：STM32、WIFI、OLED、RFID
题目扩展：家庭安全系统
视频演示：
相关链接：
仿真链接：
开题报告链接：
设计说明书链接：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：

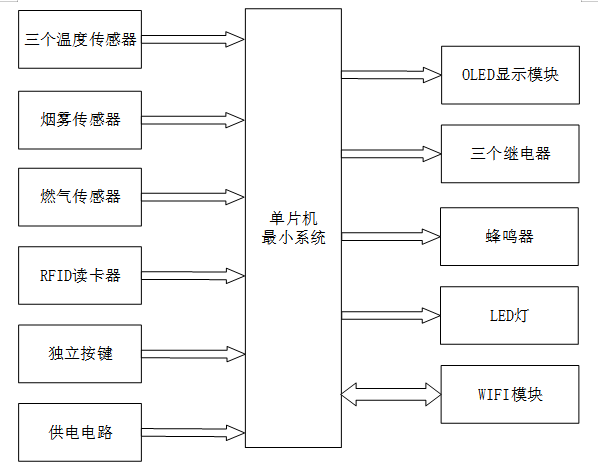

系统框图：
本设计以STM32F103C6T6单片机为核心控制器，加上其他的模块一起组成基于STM32的商用厨房监控的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C6T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是三个温度传感器，用于检测厨房多出温度；第二部分是烟雾传感器，用于检测当前的烟雾浓度；第三部分是燃气传感器，用于检测当前的燃气浓度；第四部分是RFID读卡器，进行供电或供气。第五部分是三个独立按键，用于配网、切换界面、设置阈值等。第六部分是供电电路，给整个系统供电。输出由四部分组成，第一部分是OLED显示屏，显示当前的温度、烟雾浓度、燃气浓度或阈值等；第二部分是三个继电器，一个是风扇继电器，当燃气泄漏时风扇工作，一个是水泵继电器，当发生火灾时进行灭火，一个是表示电器的继电器；第三部分蜂鸣器和第四部分LED灯组成声光报警器，当发生火灾或燃气泄漏或电器故障时，用于声光报警。
硬件清单：
