实物视频演示：
软件安装：
资料预览

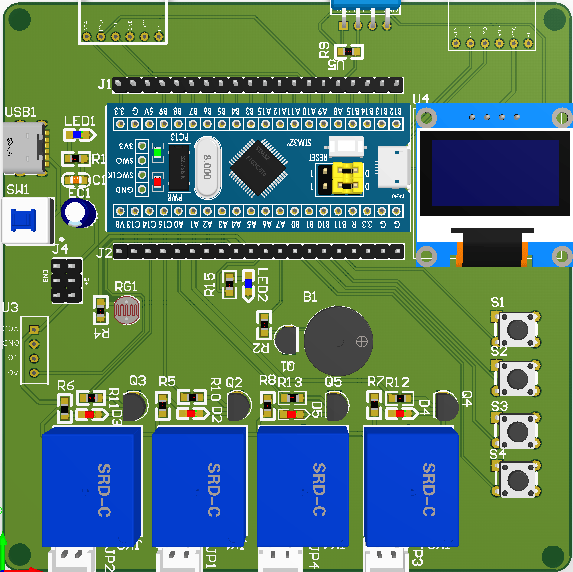

效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于物联网云平台养殖的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是DHT11温湿度采集模块，用于检测当前温度和湿度；第二部分是光敏电阻，通过该模块可检测当前的光照强度；第三部分是MQ-135空气质量传感器，通过该模块可检测当前的空气环境质量值；第四部分是SU-03T语音识别模块，可以利用语音控制风扇开关和切换模式；第五个是独立按键，用于切换界面、模式、设置阈值、配网等；第五部分是供电电路，给整个系统进行供电。输出由八部分组成，第一部分是OLED显示屏, 显示配网二维码、风扇通风时长，当前温湿度、光照强度、有害气体值以及其阈值，还显示当前的模式等；第二、三、四和五部分是四个继电器，分别用于控制风扇、遮蔽、制热以及制冷；第六部分是LED灯，用于补光；第七部分是WIFI模块，通过WIFI模块进行数据的传输，可通过手机APP查看和控制风扇开关和通风时长、调节模式以及设置各项阈值；最后一部分是蜂鸣器，用于获取的有害气体浓度超标时，会进行报警提醒 。
硬件清单：
