设计简介：
本设计是基于51单片机的智能抽烟烟机控制系统，主要实现以下功能：
1.可通过温度传感器监测当前的实时温度
2.可通过烟雾浓度传感器与可燃气体传感器检测当前的烟雾浓度与可燃气体浓度
3.超出设置的可燃气体阈值报警并且发送短信
4.具有自动模式与手动模式，自动模式下风扇风速自动调节
5.可通过LCD显示屏显示当前的各项参数
6.可通过按键设置阈值与调整模式、手动开关风扇
电源： 5V
传感器：温度传感器（DS18B20）、烟雾浓度传感器（MQ-2）、可燃气体传感器（MQ-4）
显示屏：LCD1602
单片机：STC89C52
执行器：有源蜂鸣器、
人机交互：独立按键
通信模块：GSM模块（SIM900A）
标签：STC89C52、LCD1602、DS18B20、MQ-2、MQ-4、LCD1602、STC89C52、有源蜂鸣器、独立按键、SIM900A
题目扩展：空气质量监测系统、智能排风扇系统

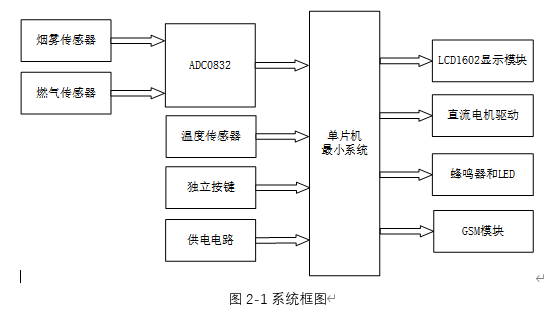

本设计是一个基于单片机的智能抽烟烟机控制系统，主要由中控部分、输入部分和输出部分组成。
控制部分：
STC89C52单片机
输入部分
- 烟雾与燃气检测：MQ-2烟雾传感器和燃气传感器分别检测烟雾和燃气浓度，通过ADC0832将模拟信号转换为数字信号供单片机处理。
- 温度检测：温度传感器检测环境温度，同样通过ADC0832转换为数字信号。
- 独立按键：用于用户切换界面、选择模式、设置燃气阈值和调节油烟机转速等。
- 供电电路：为整个系统提供稳定的电源。
输出部分
- LDC1602显示屏：显示温度、烟雾、燃气浓度值及用户设置的燃气阈值等信息。
- MX1508直流电机驱动：根据单片机的指令调节油烟机的转速，以适应不同的油烟浓度。
- LED灯和蜂鸣器：当燃气浓度超过预设阈值时，LED灯闪烁，蜂鸣器发出报警声，提醒用户注意安全。
- GSM模块：在燃气浓度超标的情况下，自动发送短信到预设的手机号码，实现远程报警功能。
